تضع التجميعات الميكانيكية الحديثة التي تعمل تحت أحمال حرارية وكيميائية واحتكاكية مجتمعة توقعات عالية على مكونات الختم والنسخ الاحتياطي. تتحلل العديد من مكونات البوليمر التقليدية بسرعة تحت الضغط الدوري المستمر، مما يؤدي إلى صيانة الأجهزة بشكل متكرر وانقطاعات التشغيل غير المخطط لها. تحتاج الفرق الفنية إلى فهم السلوك الخاص بالمواد وقيود التجميع ومطابقة ظروف التشغيل لتمديد وقت تشغيل المكونات.حلقات نظرة خاطفةتقديم أداء متوازن متعدد الأبعاد يعالج العديد من أوضاع الفشل الشائعة التي تواجهها الأجهزة الصناعية المعقدة.
ينتمي Polyethertherketone إلى عائلة البوليمرات البلاستيكية الحرارية العطرية المعروفة بإنتاجها الميكانيكي المستقر عبر نطاقات عمل واسعة. يمكن تركيب الراتينج الأساسي بمواد حشو مختلفة لتعديل مقاومة التآكل والصلابة والتوصيل الحراري لتتناسب مع متطلبات التجميع المستهدفة. يجلب كل نوع حشو مقايضات مميزة يجب على المهندسين تقييمها قبل المواصفات النهائية.
يشكل استقرار المواد الجوهري الأساس لدورات الخدمة الممتدة. يقلل امتصاص الرطوبة المنخفض من تغير الأبعاد عندما تواجه المكونات هواء رطبًا أو سوائل عمل تعتمد على الماء. تم دمج مقاومة اللهب في هيكل البوليمر الأساسي بدون إضافات هالوجين إضافية، مما يضيف موثوقية للمعدات المعرضة لأحداث حرارية غير متوقعة. يظل التمدد الحراري منخفضًا نسبيًا بين اللدائن الحرارية، مما يحافظ على اتساق الأبعاد أثناء دورات الأجهزة بين حالات التشغيل الساخنة والباردة.
تعمل خيارات الحشو على تعديل خصائص خط الأساس. تعمل خلطات ألياف الكربون على تعزيز قوة الضغط والتوصيل الحراري. تعمل إضافات مسحوق PTFE على تقليل الاحتكاك السطحي لواجهات الاتصال الديناميكية. تعمل الألياف الزجاجية على تحسين الصلابة ولكنها يمكن أن تزيد من التفاعل الكاشط ضد بعض الأسطح المعدنية المتزاوجة. ومن الأهمية بمكان مطابقة تركيبة الحشو مع معلمات الوسائط والضغط والحركة الدقيقة بدلاً من اختيار الدرجات المعدلة بناءً على أوراق بيانات المواصفات العامة فقط.
تظل مكونات الختم والنسخ الاحتياطي تحت ضغط ضغط مستمر بمجرد تركيبها داخل تجاويف الغدة. يصف الزحف التشوه الدائم البطيء الناتج عن قوة الضغط الساكنة بمرور الوقت. عندما يتراكم الزحف إلى ما هو أبعد من الحدود المقبولة، تنخفض قوة التحميل المسبق، وتنفتح مسارات التسرب، وتتدهور فعالية الختم. تعمل مادة البولي إيثركيتون عالية الجودة على منع تطور الزحف حتى في ظل حالات التشغيل ذات درجة الحرارة المرتفعة، مما يساعد الأجهزة في الحفاظ على قوة اتصال بينية مناسبة خلال فترات تشغيل طويلة.
يمثل التعب الميكانيكي الدوري مصدرًا رئيسيًا آخر لتدهور المكونات. تعمل الأجهزة الترددية أو الدوارة أو تدوير الضغط على إخضاع أجزاء البوليمر لدورات تحميل وتفريغ متكررة. تتطور العديد من مواد البوليمر إلى شقوق صغيرة بعد ملايين الأحداث الدورية، والتي تنتشر إلى تلف سطحي مرئي وفشل وظيفي.حلقات نظرة خاطفةالحفاظ على أداء هيكلي مستقر في ظل ظروف الحركة ودرجة الحرارة والضغط مجتمعة، مما يجعلها مناسبة للتجمعات التي تشهد عددًا كبيرًا من الدورات.
يحدد الاحتكاك والتآكل بشكل مباشر عمر الخدمة القابل للاستخدام للاتصال بالأجهزة ديناميكيًا. يغير التآكل التدريجي للسطح هندسة المقطع العرضي ويكسر الاتصال البيني المطلوب. توفر درجات البوليمر غير المملوءة أداء احتكاكًا أساسيًا قويًا، في حين أن التركيبات المركبة تدفع حدود مقاومة التآكل إلى أبعد من ذلك. تعمل حرارة الاحتكاك المنخفضة على إبطاء عمليات الشيخوخة المدفوعة حرارياً داخل مصفوفة البوليمر، مما يخلق ردود فعل إيجابية لوقت تشغيل أطول للمكونات.
لا يمكن التغاضي عن تشطيب سطح الجزء المتزاوج. حتى أجهزة البوليمر عالية الجودة ستعاني من التآكل المتسارع عند تشغيلها على الأسطح المعدنية شديدة الخشونة. يجب أن تحدد الوثائق الهندسية معلمات الخشونة المقبولة للأعمدة والمبيتات وأسطح الغدة إلى جانب اختيار درجة مادة البوليمر.
نادرًا ما تعرض الأجهزة الصناعية في العالم الحقيقي المكونات لمصدر ضغط واحد فقط في المرة الواحدة. تعمل معظم بيئات التشغيل على تجميع درجات الحرارة والضغط والتعرض للوسائط الكيميائية معًا، مما يؤدي إلى تسريع تقادم المواد مقارنة بظروف الاختبارات المعملية المعزولة. غالبًا ما تنتفخ البوليمرات ذات الأغراض العامة أو تصبح طرية أو تتطور إلى تشقق إجهادي عند تعرضها لظروف عمل متعددة العوامل.
يُظهر Polyethertherketone توافقًا واسع النطاق مع المذيبات العضوية والزيوت المعدنية ومواد التشحيم والعديد من المحاليل الكيميائية المائية. فقط مجموعة ضيقة من العوامل الكيميائية عالية التركيز تنتج تحللًا يمكن قياسه للمواد. يحافظ هذا القصور الذاتي الكيميائي على هندسة الأبعاد وسلامة السطح بعد الانغماس لفترة طويلة داخل سوائل المعالجة. يظل التحقق من توافق المواد مع كل وسط عمل محدد ضروريًا قبل تثبيت التصميم النهائي.
تبرز مقاومة التحلل المائي في سيناريوهات ملامسة الماء الساخن والبخار. تتعرض العديد من البوليمرات عالية الأداء للتحلل الجزيئي تحت التعرض المستمر للبخار الساخن. يحافظ هذا البوليمر على الخصائص الميكانيكية الأساسية في ظل دورات البخار المتكررة، مما يوسع نطاق التطبيق القابل للاستخدام داخل أجهزة معالجة السوائل. يجب على المهندسين أن يضعوا في اعتبارهم أن الضغط يؤدي إلى تضخيم معدلات الهجوم الكيميائي في العديد من تجمعات ملامسة السوائل، وأن بيانات الغمر في المختبر لا تكرر دائمًا نتائج الحالة الميدانية بشكل مثالي.
حتى مكونات البوليمر المحددة جيدًا يمكن أن توفر وقت تشغيل أقصر عندما يتم تكوين هندسة الغدة أو ممارسات التثبيت أو قيم التخليص بشكل غير صحيح. لا يمكن لصف المواد وحده أن يعوض عن قرارات التصميم الميكانيكي السيئة. يجب أن تتعامل الفرق الفنية مع مواصفات المكونات وتصميم تجويف الغدة كمهام هندسية مرتبطة بدلاً من سير عمل منفصل.

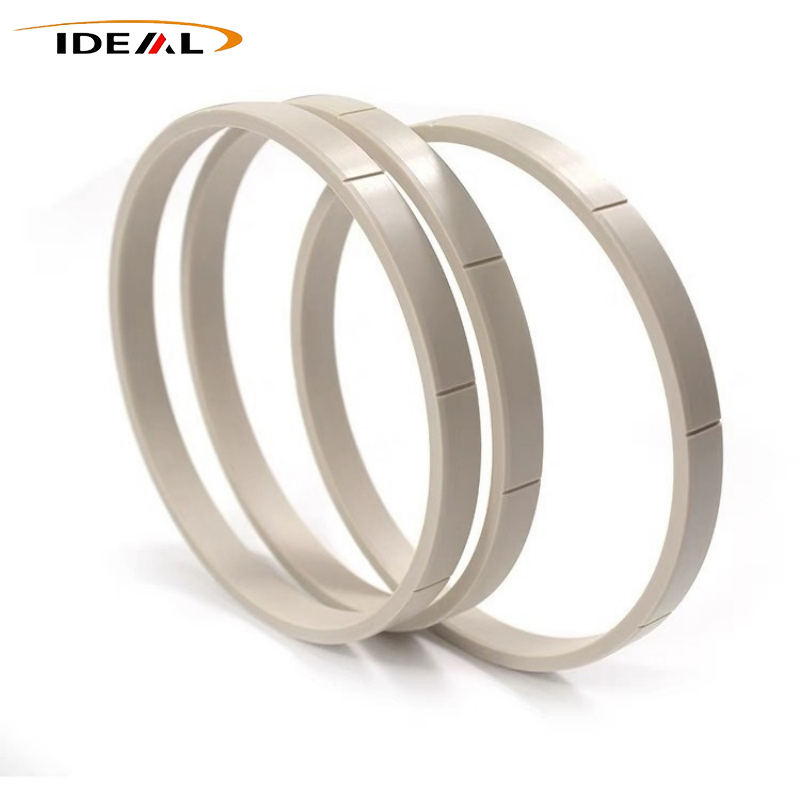

تمثل تكوينات الحلقة الاحتياطية أحد أنماط النشر الأكثر شيوعًا. في ظل ظروف الضغط العالي، يمكن أن تضغط مادة الختم المطاطية الناعمة على فجوات الغدة وتتسبب في تلف من النوع البثق. تقوم أجهزة النسخ الاحتياطي الصلبة المصنوعة من البوليمر بحظر مسارات البثق وتحافظ على سلامة عنصر الختم الأساسي.حلقات نظرة خاطفةكثيرًا ما يؤدي هذا الدور كحلقة احتياطية داخل صمامات الضغط العالي ومجموعات الأسطوانات عبر قطاعات صناعية متعددة.
لا يتطلب كل تطبيق مانع للتسرب أجهزة لدن بالحرارة عالية الأداء. يمكن أن تعتمد مهام الختم الثابت في الحالة الخفيفة على حلول البوليمر أو المطاط الصناعي البديلة. ينبغي أن يتبع اختيار المواد دائمًا التقييم الكامل لحدود ظروف التشغيل الحقيقية.
توجد متطلبات التجميع الصعبة في مختلف المجالات الصناعية. يجلب كل تطبيق مزيجًا فريدًا خاصًا به من نطاق الضغط ودرجة الحرارة ونوع الحركة وملف تعريف وسائط الاتصال. إن تعيين معلمات العمل الفعلية لقدرات المواد يدعم الاختيار الصحيح للمكونات وسلوك الأجهزة الذي يمكن التنبؤ به على المدى الطويل.
ضمن هذه المجالات التشغيلية، ينشأ تحسين وقت تشغيل المكونات من اختيار فئة المواد المتطابقة إلى جانب التصميم المدروس لهندسة الغدة. غالبًا ما يعود فشل المكونات الملحوظ ميدانيًا إلى المجموعة غير الكاملة لبيانات حالة التشغيل في مراحل التصميم المبكرة. يساعد توثيق ذروة درجة الحرارة وذروة الضغط وتكوين الوسائط وأحجام دورة الحركة الفرق الفنية على تجنب سيناريوهات تدهور المكونات التي يمكن تجنبها.البلاستيك المثالييوفر دعم المراجعة الفنية لتكوين المكونات الخاصة بالمشروع بناءً على مجموعات بيانات حالة التشغيل المجمعة.
يوضح الجدول أدناه مقاييس الأداء الرئيسية لبوليمرات الختم عالية الأداء المستخدمة على نطاق واسع. تدعم هذه المقارنة الفحص الأولي للمواد أثناء سير عمل التصميم الهندسي. تحمل كل مادة نقاط قوة وقيودًا مميزة يجب أخذها في الاعتبار مقابل المتطلبات الخاصة بالمشروع.
| درجة البوليمر | التقييم الحراري المستمر | التوافق الكيميائي | مقاومة الزحف | الأداء القبلي | استقرار التحلل المائي |
|---|---|---|---|---|---|
| نظرة خاطفة | عالي | ممتاز | جيد جدًا | تعتمد الدرجة على جيد - ممتاز | ممتاز |
| بس | عالي | ممتاز | جيد | معتدل | جيد |
| باي | عالية جدًا | جيد | جيد جدًا | جيد | معتدل |
| بتف | عالي | ممتاز | فقير | ممتاز | ممتاز |
| باي | عالية جدًا | جيد | جيد جدًا | جيد جدًا | معتدل |
يوفر PTFE سلوكًا متميزًا منخفض الاحتكاك ولكنه يعاني من ضعف زحف ملحوظ في ظل التحميل الضغطي المستمر. يتحمل البوليميد درجة حرارة عالية للغاية ولكنه يُظهر ثباتًا محدودًا في التحلل المائي عند التعرض للماء الساخن على المدى الطويل.حلقات نظرة خاطفةتحقيق أداء متوازن عبر الأبعاد الحرارية والميكانيكية والكيميائية والتحلل المائي، وهو ما يفسر الاعتماد على نطاق واسع للمهام الصناعية ذات عوامل الإجهاد المتعددة. تعتبر البيانات المختبرية المجدولة بمثابة إرشادات مرجعية؛ ويظل اختبار التحقق من الحالة الحقيقية ضروريًا لتأهيل الأجهزة للاستخدام النهائي.
تحدد منهجية التصنيع دقة أبعاد المكونات النهائية وتوزيع الضغط الداخلي. يوجد مساران رئيسيان للإنتاج: القولبة بالحقن والتصنيع باستخدام الحاسب الآلي من أشكال المخزون المبثوقة. يجلب كل مسار مزايا لسيناريوهات حجم الإنتاج المختلفة.
قالب الحقن يناسب الإنتاج التسلسلي بكميات كبيرة. مطلوب التحكم السليم في معلمات القالب لتقليل الضغط الداخلي المتبقي. تؤدي ظروف القولبة التي يتم التحكم فيها بشكل سيئ إلى حدوث ضغط خفي داخل الأجزاء النهائية، والذي يتحرر تدريجيًا بعد التثبيت ويخلق تشوهًا دقيقًا في الأبعاد. تعمل المكونات المُشكَّلة باستخدام الحاسب الآلي والتي يتم الحصول عليها من مخزون القضبان المبثوقة عالية الجودة بشكل جيد للطلبات ذات الحجم المنخفض إلى المتوسط والأبعاد المخصصة غير القياسية. تحدد جودة مخزون المواد الخام بشكل مباشر اتساق المكونات النهائية وقابليتها للتكرار.
يحتاج مهندسو التصميم إلى حساب سلوك التمدد الحراري في حسابات أبعاد تجويف الغدة. تحافظ قيم الخلوص المناسبة على ضغط الاتصال المناسب عند درجة حرارة التشغيل القصوى مع تجنب الربط الميكانيكي. تختلف نطاقات التسامح باختلاف عملية التصنيع والبعد الاسمي ودرجة البوليمر. تحمل المكونات ذات القطر الأكبر بشكل طبيعي نطاقات تسامح أوسع يمكن تحقيقها. تقلل مناقشة التسامح في المرحلة المبكرة بين فرق الهندسة والتصنيع من المشكلات غير المتوقعة المتعلقة بالتجميع لاحقًا في دورات تطوير المنتج.
يعمل فحص ما بعد المعالجة على إزالة نتوءات السطح والشقوق الصغيرة التي تنشأ أثناء عمليات التشغيل الآلي. تنتشر عيوب السطح التي لم تتم معالجتها تحت الضغط الميكانيكي الدوري وتقلل من عمر الخدمة الذي يمكن تحقيقه. يقوم موردو المكونات الموثوقون بتنفيذ سير عمل أدوات القطع وإجراءات الفحص الخاضعة للرقابة لإزالة هذه العيوب السطحية لمكونات البوليمر النهائية.
لا يمكن تحقيق الختم الديناميكي المصنوع من البوليمر النقي في ظل ظروف الضغط العالي إلا من خلال التحكم الصارم في سرعة السطح وضغط التلامس وتشطيب السطح المتزاوج. في معظم تكوينات الضغط العالي، تعمل كأجهزة احتياطية مقترنة بعناصر إغلاق أولية من المطاط الصناعي لمنع تلف البثق. يجب التحقق من حدود معلمات التشغيل الخاصة بالمشروع مقابل وثائق الملكية المادية.
توفر درجات البوليمر غير المملوءة بشكل عام مقاومة فائقة للتحلل المائي في ظل التعرض المستمر للبخار الساخن. تعمل العديد من إضافات الحشو على إنشاء مسارات محتملة لاختراق البخار في مصفوفة البوليمر. قد تستمر المركبات المملوءة في العمل في سيناريوهات الاتصال المتقطع بالبخار. وينبغي إكمال التقييم الكامل لتوافق الوسائط لكل مجموعة فريدة من معلمات ظروف العمل.
قم بتوثيق قيم درجة الحرارة المستمرة والذروة، ونطاقات الضغط الثابت والدوري، وجميع تركيبات وسائط الاتصال، وتقديرات نوع الحركة ومعدل الدورة، وأبعاد تجويف الغدة، ومواد جزء التزاوج، ومواصفات خشونة السطح. تشكل الوثائق الشاملة لحالة التشغيل الأساس للاختيار الصحيح لصنف المواد ووقت تشغيل المكونات الذي يمكن التنبؤ به.
تشتمل أوضاع الفشل الشائعة التي يمكن ملاحظتها على تآكل السطح الكاشطة، والتشوه المرتبط بالبثق الناتج عن إزالة الغدة المفرطة، وتشوه الأبعاد المستحث حراريًا، ونمو الشقوق الناتج عن التحميل الميكانيكي الدوري. يساعد توثيق ملاحظات الفشل في العالم الحقيقي على تحسين اختيارات فئة المواد وهندسة تجويف الغدة لتكرارات الأجهزة اللاحقة.
تخلق المواد الخام منخفضة الجودة أو المعاد تدويرها خصائص ميكانيكية غير متناسقة عبر دفعات المكونات. تنتج الاختلافات داخل مصفوفة البوليمر معدلات تآكل غير متساوية وتدهورًا مبكرًا غير متوقع في ظل التعرض لبيئة قاسية. تدعم وثائق تتبع المواد التحقق من مصدر المواد الخام لعمليات نشر الأجهزة الصناعية الهامة.
طلاء السطح الإضافي غير ضروري بشكل عام. يمكن استخدام مواد التشحيم المتوافقة أثناء التجميع لسيناريوهات تركيب معينة، على الرغم من أن التحقق من التوافق الكامل مع وسائط العمل للاستخدام النهائي أمر إلزامي. تميل طبقات الطلاء السطحية إلى التآكل أثناء التشغيل الديناميكي ولا يمكن الاعتماد عليها للحصول على تأثيرات مستمرة لتقليل الاحتكاك.
