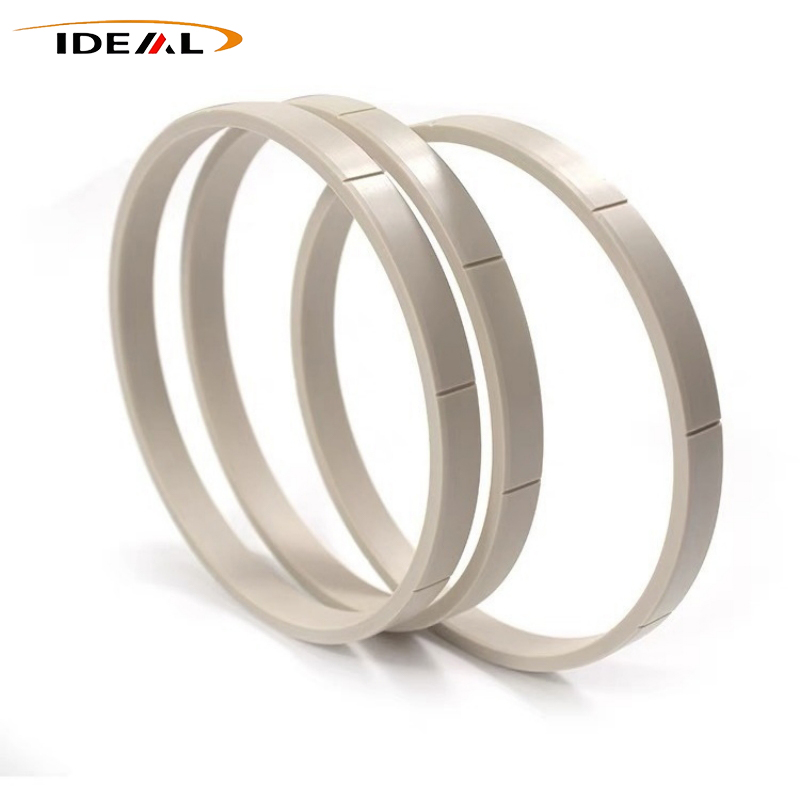

حلقات PEEK من مصنع Ideal Plastic عبارة عن أجزاء وظيفية دائرية دقيقة يتم تركيبها على نطاق واسع داخل الآلات الصناعية المتطورة. إنها تخدم الحد الميكانيكي، والعزل المحكم، والحماية من التآكل، وفصل العزل الكهربائي وتحديد المواقع في وقت واحد. بالنسبة للمعدات الدقيقة المتطورة، فقد أصبحت الحل الحلقي الأكثر ثقة في السوق. مرحبا بكم في الاتصال بنا!
يوفر البلاستيك المثالي حلقات PEEK الصينية عالية الأداء. بالمقارنة مع المكونات الدائرية التقليدية المصنوعة من المعدن أو النايلون أو POM، تجمع هذه الحلقات بين مقاومة درجات الحرارة العالية والتشحيم الذاتي الجاف المتأصل والعزل الكهربائي والمقاومة الكيميائية بالإضافة إلى أداء الزحف المنخفض للغاية في مكون واحد.
وهو مصطلح شامل لجميع مكونات نظرة خاطفة على شكل حلقة، بدلا من جزء ثابت واحد. على الرغم من الشكل الدائري الموحد، تتميز الأنواع المختلفة بوظائف مخصصة لمختلف السيناريوهات الصناعية. تشمل مجموعة منتجاتنا الكاملة ما يلي:

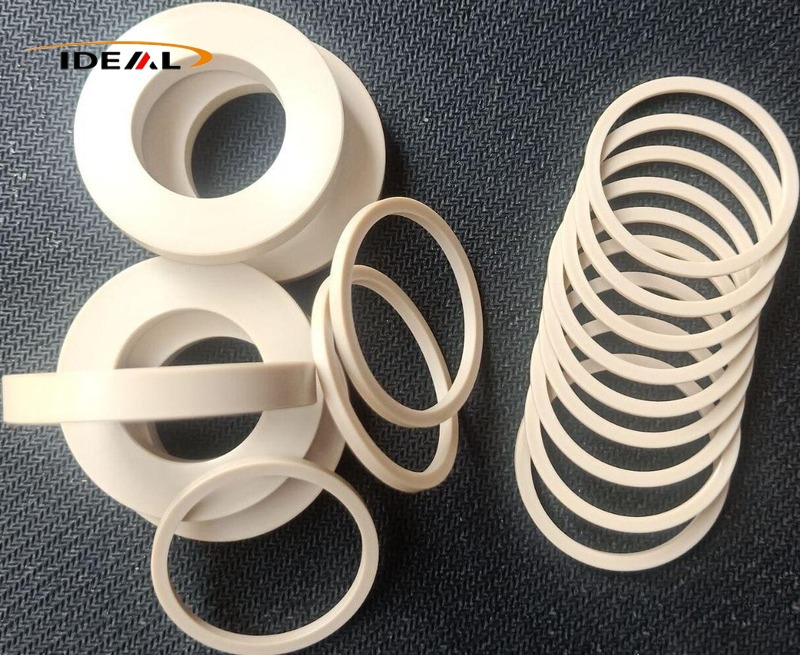

- غسالات وحشيات نظرة خاطفة
- حلقات احتياطية نظرة خاطفة
- حلقات الختم نظرة خاطفة
- حلقات دعم نظرة خاطفة
يقدم كل نوع من أنواع حلقات PEEK وظائف أساسية حصرية في أنظمة الختم:
- حلقات احتياطية PEEK: توفر الحماية المادية للحلقات O وحلقات الختم الأولية لمنع تلف البثق
- حلقات الختم: تعمل كحاجز أساسي لمنع اختراق السوائل المتوسطة

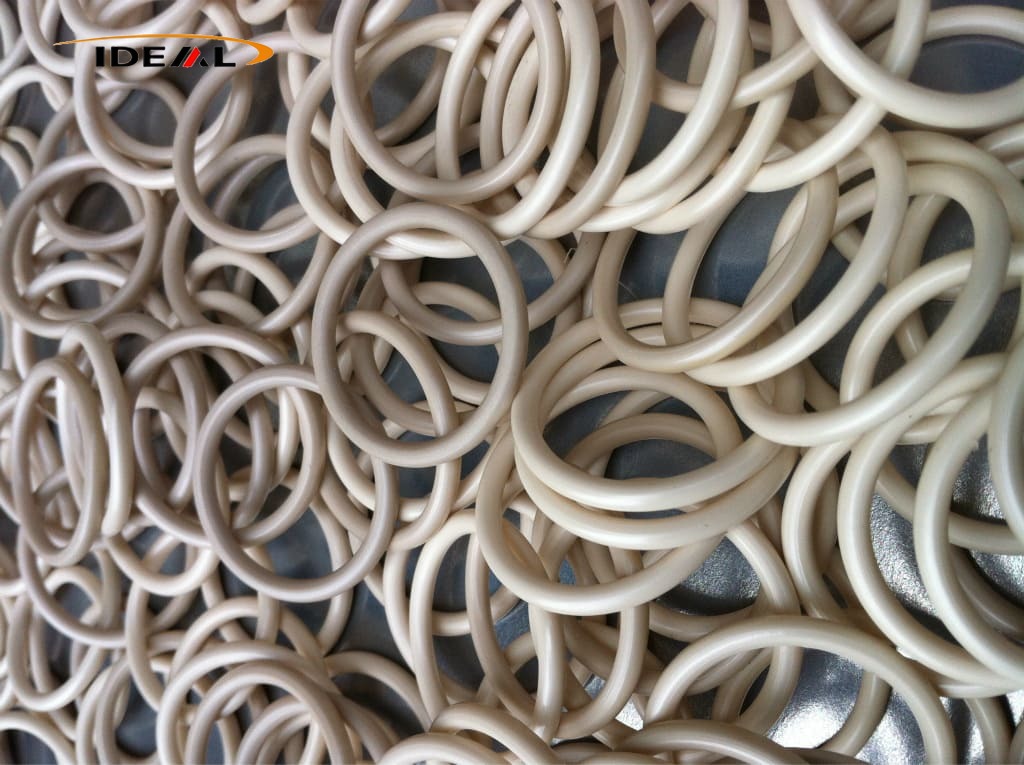

- الحلقات الدائرية: توفر تحميلًا مسبقًا مرنًا ومستمرًا للحفاظ على أداء إغلاق مستقر وموثوق
تستخدم على نطاق واسع كحشيات عازلة وحلقات تآكل زوجية للاحتكاك، ويتم تثبيت حلقات بولي إيثركيتون بين الأعمدة الدوارة وتجويف المعدات. من خلال الاستفادة من خاصية التشحيم الذاتي المتأصلة في PEEK لدعم الاحتكاك الجاف الخالي من الزيت، فإنها توفر فوائد تشغيلية رئيسية:
- تقليل الاحتكاك وتآكل المكونات بشكل كبير
- حماية الأعمدة المعدنية باهظة الثمن ومساكن المعدات من التلف الناتج عن التآكل
- تقليل ضوضاء التشغيل الميكانيكية بشكل فعال
- إطالة عمر خدمة مجموعات النقل بشكل كبير
تعمل هذه الحلقات كحلقات كبس عالية الأداء وأطواق محدودة، وتتفوق في تحديد المواقع الميكانيكية. بفضل الخصائص المتميزة المضادة للزحف، فإنها تحافظ على دقة ثابتة في ظل ظروف درجات الحرارة المرتفعة والضغط العالي القاسية مع المزايا التالية:
- تقييد الإزاحة المحورية للأجزاء المتحركة بشكل ثابت وخلوص مجموعة القفل
- الحفاظ على سلامة الأبعاد الكاملة تحت حرارة عالية وضغط مستمر على المدى الطويل
- تجنب إزاحة المكونات وانحراف موضعها أثناء تشغيل المعدات لفترة طويلة
- الحفاظ على دقة التشغيل الميكانيكية المتسقة والدقيقة
تتميز حلقات PEEK، المتفوقة على الحلقات المعدنية التقليدية، بقدرة قوية على التكيف مع البيئة وأداء متعدد الوظائف للمعدات الصناعية المتنوعة. مزايا التطبيق الأساسية هي كما يلي:
مناسب للمضخات والصمامات والمجموعات الدوارة للمساعدة في الختم والاهتزاز الرطب وتقليل ضوضاء التشغيل
مقاومة التآكل الناتج عن الزيوت الهيدروليكية والمبردات والأحماض الضعيفة والقلويات الضعيفة ورذاذ الملح
حماية الأجزاء الداخلية الأساسية لأنظمة السوائل الكيميائية والآلات البحرية البحرية
تجنب بشكل فعال فشل الصدأ الشائع مع الحلقات المعدنية التقليدية
قد تتسبب نقطة الانصهار العالية لـ PEEK ولزوجة الذوبان العالية ومعدل التبلور السريع في حدوث عيوب في المعالجة مثل الإجهاد المتبقي وعلامات الحوض والتشوه وضعف التدوير في الأجزاء الحلقية الدقيقة. لحل هذه المشكلات وضمان استقرار الأبعاد المستمر على المدى الطويل، نعتمد حلول تصنيع موحدة:
التصنيع باستخدام الحاسب الآلي الدقيق وقولبة الحقن الدقيقة ذات درجة الحرارة العالية لتلبية متطلبات الدفعات والدقة المختلفة
تتم مطابقة المعالجة اللاحقة الاحترافية القياسية لكلا طريقتي الإنتاج
القضاء بشكل فعال على عيوب المعالجة وضمان استقرار الأبعاد الدائم للتطبيقات النهائية
يعمل مسار التصنيع هذا بشكل جيد مع الحلقات ذات الجدران الرقيقة، والحلقات ذات القطر الكبير، وحلقات CMP لأشباه الموصلات، والمكونات الحلقية من الدرجة الطبية، والحلقات ذات الشكل الخاص المشقوقة/المتدرجة، والقطع المخصصة غير القياسية وعينات البحث والتطوير صغيرة الحجم. لا يلزم فتح القالب. الطلبات المخصصة بناءً على الرسومات الهندسية أو العينات المادية مقبولة تمامًا.
بفضل دقة التصنيع المتميزة، يمكن أن يصل تفاوت الأبعاد إلى ±0.01 مم. يتم التحكم بشكل جيد في الاستدارة والتسطيح. تعمل جلسة التلدين المخصصة بعد المعالجة على تخفيف الضغط الداخلي تمامًا، لذلك لن يظهر تشوه دائم بعد التثبيت.
ومع ذلك، لا تزال المعالجة باستخدام الحاسب الآلي تواجه عقبات ملموسة عند التعامل مع حلقات PEEK ذات الجدران الرقيقة والقطر الكبير. تميل قطع العمل إلى التشوه تحت قوة التثبيت؛ يحدث ارتداد المواد مباشرة بعد القطع؛ من الصعب تحقيق الاستقرار في التسطيح والدائرية. تعمل حرارة القطع المفرطة على إذابة مادة PEEK الجزئية، مما يؤدي إلى تكوين نتوءات وملمس سطحي خشن.
1. نحن نعتمد تجهيزات الأدوات ذات الأسطح الناعمة الملامسة لتقليل شد التثبيت؛
2. نقوم بتنفيذ قطع الطبقات بعمق القطع الضحل. تمر قطع العمل بالتليين مباشرة بعد المعالجة الخشنة قبل مواصلة القطع الدقيق؛
3. يتم ضبط معلمات القطع بشكل دقيق، مقترنة بأدوات القطع الحادة.
4. يتم إستخدام التبريد بالرذاذ بدلاً من نقع قطع العمل في سائل التبريد الضخم.
قالب الحقن يناسب الطلبات الصناعية الكبيرة للحلقات المسطحة القياسية، وحلقات الاحتفاظ، والأطواق المحدودة. تنخفض تكلفة إنتاج الوحدة بشكل ملحوظ مع عمليات التشغيل بكميات كبيرة. يمكن تشكيل الهياكل المعقدة ذات الأخاديد والدرجات دفعة واحدة، مما يوفر تناسقًا رائعًا للأبعاد عبر الدفعات بأكملها.
بالرغم من ذلك، فإن صب الحقن الخاطف يحمل صعوبات متأصلة. لزوجة الذوبان العالية للغاية تؤدي إلى ضعف السيولة. غالبًا ما تعاني الحلقات ذات الجدران الرقيقة من حشوة غير مكتملة وعلامات غرق وخطوط لحام واضحة. يؤدي التبلور السريع إلى خلق إجهاد داخلي هائل أثناء عملية التشكيل، مما يتسبب في حدوث انفتال بمجرد إزالة قوالب المنتجات.
1. يتم التحكم في درجة حرارة التلدين الدقيقة بين 380 درجة مئوية و420 درجة مئوية؛
2. تم إعادة تصميم مجاري القوالب وهياكل البوابة من أجل تدفق أفضل للسوائل؛
3. يؤدي الاحتفاظ بالضغط المجزأ بالإضافة إلى التبريد المتدرج إلى تحسين نتائج تعبئة الذوبان، بينما تبرد القوالب ذات درجة الحرارة الثابتة ببطء؛
4. يتم ترتيب التلدين المتدرج بعد القولبة لتحرير إجهاد القولبة بالكامل.
- متخصصون في البحث والتطوير وتصنيع الأجزاء الحلقية PEEK
- القدرات المتكاملة: البحث والتطوير الداخلي للمواد، وتطوير القالب، والتصنيع الدقيق باستخدام الحاسب الآلي، والقولبة بالحقن بدرجة حرارة عالية
- خبرة في المنتجات الصعبة: حلقات بولي إيثر إيثر كيتون عالية الدقة وذات جدران رقيقة وقطر كبير وغير منتظمة الشكل
- تعمل العمليات المحسنة على حل مشكلات الصناعة الشائعة: عدم كفاية الحشو المصهور، والتشوه الناجم عن الإجهاد، وضعف التسطيح، والأداء غير المتسق من دفعة إلى دفعة
- مراقبة الجودة بدورة كاملة تغطي شراء المواد الخام وإنتاجها وما بعد المعالجة
- فقط 100% كريات خاطفة عذراء؛ يحظر استخدام المواد المعاد تدويرها أو المخلوطة
- COA (شهادة التحليل) متاحة لكل دفعة عند الطلب
- درجات المواد المتوفرة:
- فيرجن PEEK1000
- نظرة خاطفة مقواة بالألياف الزجاجية بنسبة 30% (GF30)
- 30% من ألياف الكربون المقواة PEEK (CF30)
- نظرة خاطفة معدلة من PTFE
- نظرة خاطفة ESD مضادة للكهرباء الساكنة
- نظرة خاطفة من الدرجة الطبية
- لا توجد فقاعات أو ثقوب أو علامات بالوعة أو شقوق أو اعوجاج أو تصفيح أو خطوط لحام بارزة على الأسطح
- التجويف الداخلي والدائرة الخارجية والجوانب النهائية خالية تمامًا من الحواف، ولا توجد حواف حادة
- يمنع منعا باتا تقطيع الحواف والخدوش العميقة والتلوث بالزيت
- لحلقات PEEK من فئة غرف الأبحاث: أسطح خالية من الغبار وبقايا الجسيمات الدقيقة
- الأجزاء القياسية: التسامح ± 0.05 مم
- أجزاء مخصصة عالية الدقة: التسامح ±0.01 مم
- فحص صارم للاستدارة والتسطيح وتوحيد سماكة الجدار والعمودية
- تأكد من خلوص التجميع المستقر لمنع التشويش أو التركيب غير المحكم
- فحص التسطيح الإضافي للحلقات ذات الجدران الرقيقة لتجنب الالتواء
- تخضع جميع حلقات بولي إيثر إيثر كيتون عالية الدقة للتليين المتدرج بعد المعالجة
- القضاء على الإجهاد المتبقي الناتج عن التصنيع باستخدام الحاسب الآلي أو القولبة بالحقن
- منع تغيير الشكل وانجراف الأبعاد وفشل الزحف في ظل درجة حرارة عالية وضغط مستمر على المدى الطويل
- الخراطة والطحن باستخدام الحاسب الآلي
- صب حقن بدرجة حرارة عالية
- تصنيع مخصص قائم على الرسم للعملاء الصناعيين العالميين
- مجموعة المنتجات: مكونات PEEK البكر والمعززة بألياف الكربون والمعدلة المضادة للكهرباء الساكنة (حلقات التآكل، وأجزاء تحديد المواقع)
- إلكترونيات السيارات
- معدات نقل أشباه الموصلات
- أنظمة التحكم بالسوائل البحرية
- موك مرن
- مهلة موثوقة
- مكونات بلاستيكية عالية الأداء مصممة خصيصًا للعملاء الصناعيين في جميع أنحاء العالم
تحتفظ حلقات دعم النظرة الخاطفة بقوة هيكلية مستقرة في درجات حرارة مرتفعة وتقاوم التليين والتشوه الدائم والزحف تحت الضغط الحراري لفترة طويلة.
يغطي النشر النموذجي التجميعات الإلكترونية للسيارات، والهياكل الداخلية لمحركات الطاقة الجديدة، ومكونات الحد من أجهزة الاستشعار ذات درجة الحرارة العالية، ومعدات التدفئة الصناعية، وأجهزة الفضاء الجوي المعرضة لدورات حرارية متكررة.
بفضل معامل الاحتكاك المتأصل المنخفض، تولد PEEK حطامًا محدودًا للتآكل أثناء الحركة المستمرة وتتجنب التلوث بالزيت داخل العلب المغلقة. تعمل المتغيرات المملوءة بألياف الكربون والمتغيرة بـ PTFE على تعزيز مقاومة التآكل في ظل سيناريوهات الحمل الثقيل.
التطبيقات الشائعة: إدراجات تآكل المفاصل الروبوتية، وحلقات دفع ناقل الحركة، ومكونات التآكل الدوارة للمضخات والصمامات، وخطوط نقل أشباه الموصلات، والمعدات الطبية الخالية من الزيت.
الضغط والحرارة المستمران بالكاد يؤديان إلى تشوه دائم في نظرة خاطفة. تظل فجوات التجميع ثابتة على مر السنين، مما يؤدي بشكل فعال إلى إيقاف الارتخاء المحوري وإزاحة تحديد الموضع. هذه الميزة تجعلها الخيار الأفضل لهياكل تحديد المواقع الدقيقة.
السيناريوهات القابلة للتطبيق: الحد من مكونات الأدوات الدقيقة، وإدراج تحديد المواقع للتعامل مع الرقاقات، وعزل الفواصل للاختبار البصري وأجزاء الأدوات الدقيقة المخصصة.
تتحمل هذه الحلقات السوائل الهيدروليكية، والمبردات، والأحماض الخفيفة، والقلويات الضعيفة، والمذيبات العضوية، ورذاذ الملح الساحلي. خالية من مشاكل الصدأ التي تظهر على الأجزاء المعدنية، كما أنها تتجنب مخاطر التورم والتحلل المائي النموذجية للمواد البلاستيكية ذات الأغراض العامة.
يتم تركيبها على نطاق واسع في مجموعات المضخات والصمامات الكيميائية، ومعدات التحكم في السوائل البحرية، وأدوات الاختبار البحرية وأجهزة نظام تبريد السيارات.
A1: نقوم بتصنيع حلقة PEEK المسطحة وحلقة الاحتفاظ PEEK وحلقة خطوة PEEK وحلقة PEEK المخددة وحلقة PEEK CMP وحلقة الدفع PEEK.
ج2: نعم. تتميز PEEK بالتشحيم الذاتي المتأصل. إنه يدعم عملية الاحتكاك الجاف على المدى الطويل دون تلوث الزيت، وغرف نظيفة مناسبة تمامًا، والآلات الطبية، ومعدات تجهيز الأغذية وأجهزة التفريغ.
A3: لا يوصى بالاستخدام القابل للتبديل:
1) لا تستخدم أبدًا حلقات PEEK الاحتياطية كعناصر إغلاق أولية، وإلا سيحدث تسرب مستمر للسوائل.
2) لا تستخدم غسالات نظرة خاطفة لاستبدال الحشيات لختم الضغط العالي؛ سيؤدي التسطيح غير الكافي إلى حدوث تسرب متوسط.
3) لا تتوقع أن توفر حلقات PEEK O نفس تأثير الختم المرن الذي توفره الحلقات المطاطية.
