قبل طلب عرض أسعار، قرر ما الذي تشتريه فعليًا: مخزون أنبوبي سيتم تشكيله وتحويله إلى مكون، أو أنبوب مصنف للضغط مخصص لحمل السوائل. ثم حدد OD، والمعرف، والطول، ومغلف الجزء النهائي، وشروط الخدمة، والكمية، ومتطلبات الفحص والوثائق. يمنع هذا التمييز الخطأ الأكثر تكلفة في طلب عرض الأسعار، وهو التعامل مع مقطع جانبي من البلاستيك الهندسي شبه النهائي كما لو كان مكونًا معتمدًا لنظام الأنابيب.
حدد أولاً ما إذا كان التطبيق يحتاج إلى مخزون أنبوبي نصف نهائي أو أنبوب معالجة مصنف للضغط

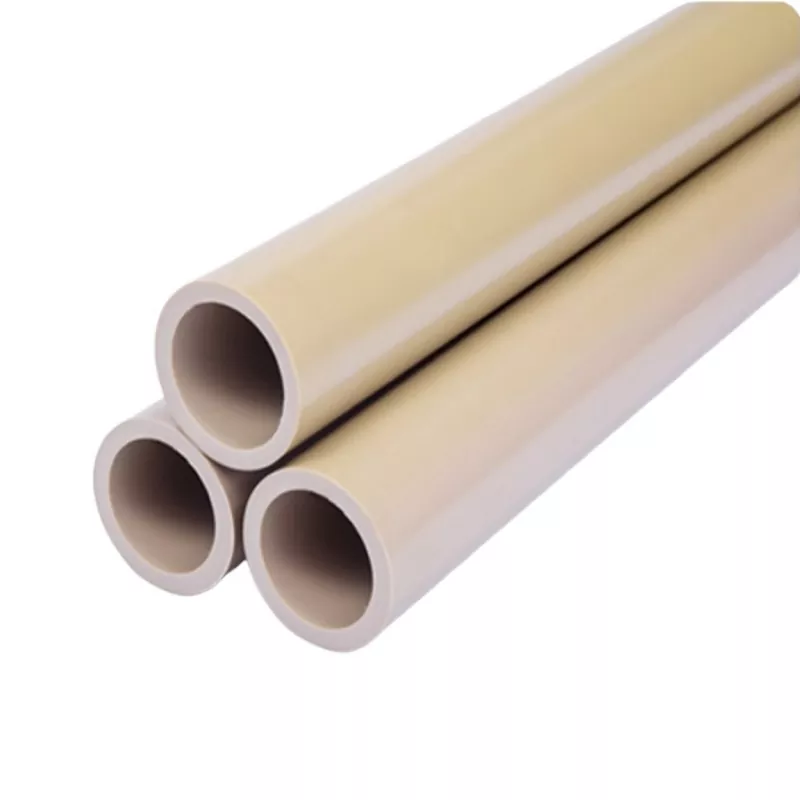

معظمنظرة خاطفة على أنابيب GF30تُباع على شكل مقاطع نصف نهائية وهي عبارة عن أنابيب سميكة الجدران تستخدم في تصنيع البطانات والأكمام والأجسام العازلة ومكونات التآكل والأجزاء الهيكلية. تصف كلمة "الأنبوب" الهندسة؛ لا يقوم تلقائيًا بإنشاء تصنيف للضغط.
إذا كان المنتج يحتوي على غاز أو سائل مضغوط، فإن استفسارك يحتاج إلى أكثر من مجرد الأبعاد. تحديد درجات الحرارة المتوسطة والتشغيلية والمضطربة والضغط الطبيعي ودورات الضغط وتصميم الوصلات ورمز التصميم المطلوب واختبار القبول. اسأل ما إذا كان المورد يمكنه تقديم بيانات تصنيف الضغط للدرجة والحجم ودرجة الحرارة الدقيقة. وبدون هذا الدليل، تعامل مع المادة على أنهانظرة خاطفة على المخزون الأنبوبي GF30، وليس كأنابيب عملية معتمدة. وهذا مهم بشكل خاص في الخدمة الكيميائية، حيث يمكن أن يتحكم تصميم النفاذ والإجهاد ودرجة الحرارة والاتصال في الفشل حتى عندما يقاوم البوليمر نفسه السائل.
قم بترجمة الرسم إلى OD ومعرف وجدار وطول ومظروف الجزء النهائي بشكل لا لبس فيه
أرسل رسمًا يتم التحكم فيه بدلاً من لقطة شاشة مميزة. يجب أن تحدد الوحدات ورقم الرسم والمراجعة وطريقة الإسقاط وكل سطح حرج. اذكر القطر الخارجي والقطر الداخلي مباشرةً؛ لا تتوقع أن يستمد المورد واحدًا من جدار اسمي. قم بتضمين متطلبات طول القطع أو الاستقامة أو التركيز عندما تكون عملية، وحدد الأسطح التي ستبقى كما هي.
إن غلاف الجزء النهائي لا يقل أهمية. أظهر أكبر OD نهائي وأصغر معرف نهائي وأكتاف وأخاديد وخيوط وأسطح مرجعية يجب أن تتناسب مع الفراغ المطلوب. يمكن أن يتطابق الأنبوب مع الأبعاد الاسمية ولكنه يترك كمية قليلة جدًا من المواد لتنظيف الجريان أو عدم انتظام السطح أو الأطراف المقطوعة بالمنشار.
تطبيع الأحجام المتاحة مثل OD × ID، من Φ20 × Φ15 إلى Φ458 × Φ404، بأطوال مخزون 1000 مم و3000 مم
يسرد البلاستيك المثالي مجموعات OD × ID الممتدة من Φ20 × Φ15 إلى Φ458 × Φ404، بأطوال 1000 مم و3000 مم. استخدم نفس الاتفاقية في طلب عرض الأسعار وقم بتسمية الوحدات بالملليمتر. تصف نقاط النهاية النطاق المنشور؛ لا يعني ذلك أن كل الاقتران المحتمل بين OD وID هو مخزون قياسي. قم بتأكيد التركيبة الدقيقة من خلالنطاق حجم الأنابيب PEEK GF30 المنشور.
| حقل طلب عرض الأسعار | ماذا الدولة |
|---|---|
| أبعاد فارغة | OD × ID × طول القطع، كل ذلك بوحدات |
| المغلف النهائي | الحد الأقصى من OD النهائي والحد الأدنى من المعرف النهائي والميزات الهامة |
| طول المخزون | 1000 مم، 3000 مم أو قطع مقطوعة من المورد |
| كمية | عدد الأطوال الكاملة أو الفراغات أو الأجزاء النهائية |
| الهندسة الحرجة | التركيز والاستقامة وتربيع النهاية ومخطط المسند عند الاقتضاء |
افصل تفاوت المخزون عن تفاوت الجزء النهائي وتأكد من بدل التصنيع قبل الطلب
تنص صفحة المنتج على تفاوت قدره ±0.02 مم، ولكن لا ينبغي أبدًا أن يكرر طلب عرض الأسعار هذا الرقم دون تحديد نطاقه. اسأل عن البعد الذي يغطيه، وما إذا كان ينطبق على المخزون القياسي أو الأجزاء المصنعة، وتحت أي ظروف قياس. إن تسامح OD وتسامح المعرف وتباين الجدار والبيضاوية والاستقامة هي عناصر تحكم مختلفة.
بالنسبة للمكون المُشكَّل آليًا، حدد التفاوتات النهائية بشكل منفصل ودع المورد يؤكد بدل المعالجة المناسب. لا تطلب أنبوبًا قريبًا من الشبكة بناءً على الأبعاد الاسمية فقط. نظرة خاطفة مملوءة بالزجاج قاسية، لكن الضغط المتبقي وضغط الأداة والحرارة المتولدة أثناء التصنيع لا يزال بإمكانها تحريك مقطع رفيع بعد إزالة المادة.
قم بمطابقة نظرة خاطفة مملوءة بالزجاج بنسبة 30% مع درجة الحرارة واتجاه الحمل والتعرض للمواد الكيميائية والواجب الكهربائي
PEEK GF30 عبارة عن PEEK مركب من 30٪ من الألياف الزجاجية. يتم اختيار التعزيز عمومًا لزيادة الصلابة الهيكلية وتحسين التحكم في الزحف وتقليل حركة الأبعاد مقارنةً بالنظرة الخاطفة غير المملوءة. هذه المزايا لا تلغي الحاجة إلى تعريف التطبيق.
أخبر المورد بدرجات الحرارة المستمرة والقصيرة المدة، واتجاه الحمل، ومدة التحميل، ودورات الدراجات، ومواد التزاوج، والتآكل المتوقع. بالنسبة للتعرض الكيميائي، قم بتسمية السائل الفعلي والتركيز ودرجة الحرارة ووقت التعرض وما إذا كان هناك إجهاد ميكانيكي. "المقاومة الكيميائية" واسعة جدًا بحيث لا يمكن الموافقة على التصميم. بالنسبة للأجزاء الكهربائية، حدد خصائص العزل والعزل والتتبع المطلوبة بدلاً من افتراض أن سلوك البوليمر الأساسي ينتقل دون تغيير إلى المركب المملوء.
قارن GF30 مع نظرة خاطفة غير مملوءة عندما تكون الصلابة والتمدد الحراري والتحكم في الأبعاد هي الدافع وراء اتخاذ القرار
اختر GF30 عندما تكون الصلابة ومقاومة الزحف والتحكم في الأبعاد تحت الحرارة أمرًا أساسيًا في التصميم. ضع في اعتبارك نظرة خاطفة غير مملوءة عندما تكون الليونة أو النقاء أو تشطيب السطح أو سلوك المعالجة الأقل كشطًا أكثر أهمية. تزيد الألياف الزجاجية من تآكل الأدوات ويمكن أن تنتج سطحًا آليًا مختلفًا عن المواد غير المملوءة. ويمكن أيضًا إنشاء خصائص تعتمد على الاتجاه بناءً على كيفية معالجة المخزون الأنبوبي.
لا تقم بالاختيار بينهما من ورقة خصائص نظرة خاطفة عامة. قارن البيانات الخاصة بالدرجات الفعلية، وبالنسبة للتجميعات الضيقة، اسأل عما إذا كانت قيمة التمدد الحراري قد تم الإبلاغ عنها في اتجاه ذي صلة بالأنبوب والمكون النهائي.
التحقق من صحة قوة الشد، ومعامل الانحناء، والتمدد الحراري، والمقاومة الكيميائية في ورقة البيانات الخاصة بالصف
يحدد الاقتباس المفيد المركب الدقيق ويرفق ورقة البيانات الخاصة به. مراجعة قوة الشد، ومعامل الانحناء، والاستطالة، والسلوك الحراري، والكثافة ومعامل التمدد الحراري، ولكن أيضًا التحقق من طريقة الاختبار، واتجاه العينة والتكييف. قد تأتي قيمة عنوان واحدة من عينة مقولبة لا تمثل جدارًا أنبوبيًا آليًا.
التوافق الكيميائي يحتاج إلى انضباط مماثل. اطلب أدلة خاصة بالدرجة عند درجة حرارة وتركيز قريبين من ظروف الخدمة الخاصة بك. إذا كان الفشل سيخلق خطرًا على السلامة أو إيقاف التشغيل، فخطط لاختبار التطبيق على المواد التي تمثل الإنتاج. جداول المقاومة المنشورة هي أدوات الفحص. فهي لا تأخذ في الاعتبار كل مجموعة من الإجهاد والسوائل ودرجة الحرارة ووقت التعرض.
تتطلب تحديد الدرجة وطرق الاختبار وإمكانية تتبع الدفعة وسجلات التفتيش ووثائق الامتثال المعمول بها
اكتب حزمة الوثائق في طلب عرض الأسعار بحيث يتم تسعيرها وإعدادها قبل الشحن. على الأقل، اطلب اسم الشركة المصنعة والدرجة، وإمكانية تتبع الدفعة أو الدفعة، وشهادة المطابقة، وطرق الاختبار المعمول بها، وتقرير التفتيش للأبعاد المتفق عليها.
إذا كان مشروعك يتطلب امتثالًا للبيئة أو الجودة أو الفضاء أو السيارات أو امتثالًا خاصًا بالعميل، قم بتسمية المستند أو المعيار والمراجعة المطلوبة. إن البيان العام بأن المادة تتوافق مع المتطلبات الدولية لا يعد بديلاً عن الشهادة التي يحتاجها المفتش المتلقي. قم أيضًا بتوضيح ما إذا كان يجب على السجلات تتبع كل قطعة فارغة حتى الطول الأصلي وما إذا كان يجب أن تحمل ملصقات التغليف رقم الدفعة ومراجعة الرسم وسطر أمر الشراء.
أرسل للبلاستيك المثالي حزمة جاهزة لعرض الأسعار مع مراجعة الرسم وشروط الخدمة والكمية ومستوى الفحص ونطاق التصنيع والتعبئة ووجهة التسليم
يجب أن تحتوي الحزمة الخاصة بك على رسم حالي واحد، وليس عدة إصدارات متعارضة. قم بتضمين الدرجة المطلوبة، OD × ID × الطول، والمغلف النهائي، والكمية، وبيئة الخدمة، والتفاوتات الحرجة، ومستوى الفحص والسجلات المطلوبة. حدد ما إذا كانت شركة Ideal Plastic تقوم بتوريد أنبوب كامل الطول أو قطع الفراغات أو المكونات المصنعة آليًا. يجب أن تتناول تعليمات التغليف التغليف النظيف والحماية النهائية وفصل الأجزاء وفصل الدفعة عند الحاجة.
قم بتوفير بلد الوجهة والرمز البريدي وشروط التسليم والتاريخ المطلوب. يمكن للمقاطع ذات القطر الكبير أو 3000 مم أن تخلق قيودًا على الشحن والمناولة غير مرئية في سعر القطعة. إرسال تلك التفاصيل معاستفسار عن أنابيب PEEK GF30 المخصصةيمنح المورد معلومات كافية لعرض أسعار المواد والتصنيع والفحص والخدمات اللوجستية على نفس الأساس.
الأسئلة الشائعة للمشتري: توفر المخزون القياسي، والمهل الزمنية المذكورة، والعينات، والتصنيع والتحكم في الغبار، والتعبئة، ومخاطر التسليم الدولي
- هل جميع الأحجام المذكورة متاحة للشحن الفوري؟
- تنص شركة Ideal Plastic على الشحن في نفس اليوم للأحجام القياسية، ولكن يجب التأكد من التوافر لمعرف OD × ID الدقيق والطول والكمية والدرجة في وقت الطلب.
- ما هي المهلة الزمنية المذكورة للمواد المخصصة؟
- المهلة المخصصة المذكورة هي من 7 إلى 10 أيام. تأكد مما إذا كان ذلك يشمل الإنتاج فقط أم التصنيع والتفتيش والتوثيق والعبور أيضًا.
- هل يجب عليك طلب عينة؟
- نعم، إذا كان تشطيب السطح أو اللون أو استجابة الآلة أو الملاءمة حساسًا. تأكد من أن العينة من نفس الدرجة، وتمثل، حيثما أمكن، مسار الإنتاج المقصود.
- من الذي يجب أن يتحكم في التصنيع وغبار الألياف الزجاجية؟
- تعيين نطاق المعالجة كتابيًا. يجب أن يستخدم ورشة الآلات أدوات كربيد مناسبة أو غيرها من الأدوات المقاومة للتآكل، وأن يتحكم في الحرارة والنتوءات، وأن يلتقط غبار البوليمر المملوء بالزجاج من خلال إجراءات الاستخراج ومكان العمل المناسبة. تعتمد معلمات المعالجة الدقيقة على متطلبات الهندسة والأدوات والإعداد والتشطيب.
- كيف ينبغي أن تكون معبأة الأجزاء؟
- حدد التغليف النظيف، والأطراف المحمية، وفصل الأسطح النهائية، وملصقات الدفعة، وضوابط الرطوبة أو التلوث التي تتطلبها عملية الاستلام الخاصة بك.
- ما الذي يخلق مخاطر التسليم الدولي؟
- تعد الملفات الشخصية الطويلة والمستندات الجمركية ورسوم الوزن الأبعاد وشروط التسليم غير الواضحة من نقاط المشاكل الشائعة. أرسل الوجهة والأوراق المطلوبة مع الرسم، ثم اطلب من شركة Ideal Plastic تأكيد التوفر والنطاق وشروط الشحن في عرض الأسعار المكتوب.
