يتحمل البولي إيثركيتون القياسي (PEEK) غير المملوء الحرارة الشديدة بشكل أفضل من أي بلاستيك هندسي آخر تقريبًا. يتغير ذلك في اللحظة التي تقوم فيها بتطبيق حمل ميكانيكي. عند درجات حرارة ثابتة أعلى من 150 درجة مئوية، سيبدأ مكون نظرة خاطفة غير معبأ يتعرض لضغط مادي مستمر في الزحف والالتواء، وفي النهاية يفقد تفاوتات أبعاده. يمكنك إصلاح ذلك عن طريق تغيير المصفوفة الهيكلية للبوليمر.

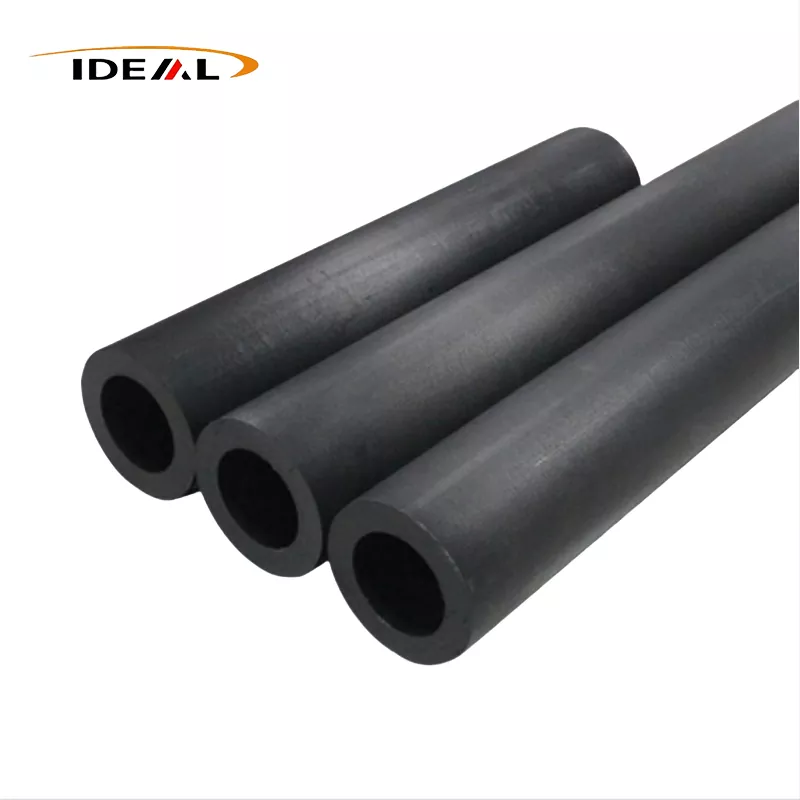

من خلال تركيب الراتنج الأساسي مع 30% من ألياف الكربون القصيرة، تتغير القيود المادية للمادة بشكل كبير. تعمل شبكة الكربون الداخلية كهيكل عظمي صلب يقاوم حركة سلسلة البوليمر. وهذا يدفع درجة حرارة التشوه الحراري (HDT) إلى ما هو أبعد من 315 درجة مئوية. إنه يضاعف المعامل المرن، ويقلل بشكل كبير من معامل التمدد الحراري، ويخلق سطح تآكل يدوم أكثر من نظرة خاطفة قياسية بأوامر من حيث الحجم. إذا كان تطبيقك يتضمن احتكاكًا عاليًا وإجهادًا ميكانيكيًا وحرارة شديدة،أنابيب نظرة خاطفة مقواة بألياف الكربونتوفر الاستقرار الهيكلي الذي تفتقر إليه البوليمرات النقية.
نادرًا ما تحدث أعطال هندسية في البيئات ذات درجات الحرارة المرتفعة بسبب ذوبان المادة فجأة. وهي تحدث لأن المادة تنتج ببطء. التشوه الحراري هو عملية تدريجية زاحفة حيث يقوم مزيج من الحرارة والضغط بإجبار البوليمر على الخروج من شكله المقصود. في التطبيقات الدقيقة، لا يمكن تمييز تحول الأبعاد بمقدار بضعة أجزاء من المئات من المليمتر عن الفشل الكامل للمكونات.
فكر في محمل جلبة PEEK القياسي الذي يعمل في مضخة عالية السرعة عند 200 درجة مئوية. درجة الحرارة المحيطة أقل بكثير من نقطة انصهار PEEK البالغة 343 درجة مئوية، لكن حرارة الاحتكاك الموضعية تدفع درجة حرارة السطح إلى أعلى. عندما تصبح المادة طرية قليلاً، فإن الحمل الميكانيكي للعمود الدوار يضغط على الجدار المحمل. القطر الداخلي يتوسع. يبدأ العمود بالاهتزاز. يزيد الاهتزاز من الاحتكاك، مما يؤدي إلى توليد المزيد من الحرارة، مما يؤدي إلى تسريع التشوه حتى يتوقف النظام تمامًا.
يصيب وضع الفشل الدقيق هذا خطوط توجيه السوائل، والأكمام العازلة، والأسطوانات الحاملة عبر الصناعات الثقيلة. غالبًا ما يخطئ المشترون في السبب الجذري، على افتراض أن البلاستيك ببساطة لا يمكنه تحمل درجة الحرارة. المشكلة الفعلية هي نقص قوة الضغط عند درجة الحرارة المحددة. عند تحديد أنبوب لبيئة عالية التحميل وعالية الحرارة، فإن الاعتماد على نقطة الانصهار الأساسية للمادة يعد خطأً مكلفًا. يجب عليك تقييم درجة حرارة تشويه الحرارة تحت الحمل. تتمدد المواد البلاستيكية غير المعبأة بشكل متساوي - في جميع الاتجاهات بالتساوي - عند تسخينها. وبدون وجود عامل تقوية لتثبيت الشكل الهندسي في مكانه، فإن الحفاظ على التفاوتات المسموح بها في بيئة حرارية ديناميكية أمر مستحيل فيزيائيًا.
تؤدي إضافة 30% من ألياف الكربون القصيرة إلى مصفوفة نظرة خاطفة إلى تغيير جذري في كيفية امتصاص المادة للطاقة الميكانيكية وتوزيعها. ألياف الكربون أكثر صلابة وأقوى من البوليمر المحيط بها. عندما يتم تطبيق حمل على أنابيب PEEK المملوءة بالكربون بنسبة 30%، ينتقل الضغط من المصفوفة البلاستيكية الناعمة نسبيًا مباشرة إلى ألياف الكربون الصلبة.
إن نقل الضغط هذا هو ما يدفع معامل المرونة الفائق للمادة والقوة الميكانيكية الأعلى. تمنع الألياف فعليًا سلاسل البوليمر من الانزلاق فوق بعضها البعض. ونظرًا لأن الكربون لا يتمدد بنفس معدل تمدد البلاستيك عند تسخينه، فإنه يعمل كقيد داخلي. ينخفض معامل التمدد الحراري الخطي بشكل كبير، مما يعني أن الغلاف المُصنع آليًا سيحافظ على قطريه الداخلي والخارجي حتى مع تقلب درجة حرارة التشغيل بشكل كبير.
تؤدي إضافة الكربون أيضًا إلى تغيير الخصائص القبلية للمادة. عند مقارنة معدل تآكل CF PEEK مقابل معدل تآكل PEEK القياسي، فإن المتغير المعزز يؤدي أداءً جيدًا بشكل استثنائي في ظل ظروف الضغط والسرعة العالية (PV). في تطبيق المحمل أو الجلبة العادي، توجد ألياف الكربون في واجهة التآكل. إنها تتحمل العبء الأكبر من حمل الاحتكاك، مما يمنع البوليمر الأكثر ليونة من التمزق أو الالتصاق بالسطح المعدني المتزاوج. مقاومة التآكل الرائعة هذه تجعلها الاختيار الافتراضي للأجزاء المتحركة عالية الاحتكاك.
ومع ذلك، فإن هذه الصلابة الهيكلية تقدم مقايضات ضرورية في التصنيع. يعتبر CF30 PEEK أصعب بكثير وأكثر كشطًا من PEEK القياسي. يتطلب الأمر أدوات متخصصة ومراكز تصنيع CNC صلبة للمعالجة بدقة. نظرًا لأن المادة أكثر صلابة، فهي أيضًا أكثر هشاشة؛ لن يتحمل أحمال الصدمات عالية التأثير وكذلك البوليمر غير المملوء. يتطلب تحقيق الأشكال الهندسية الدقيقة التعامل مع الخبراء. تقوم شركة GuangZhou Ideal بتصنيع هذه الأنابيب بتفاوتات محددة تبلغ ±0.02 مم وتوفر سماكة جدار تتراوح من 3 مم إلى 100 مم، مما يضمن أنه حتى أسطوانات PEEK ذات الجدران السميكة وعالية الضغط تفي بالمواصفات الهندسية الدقيقة بدون فراغات داخلية أو كسور إجهاد.
لا يحدد المهندسون نظرة خاطفة معززة بالكربون بشكل افتراضي. المواد باهظة الثمن وتتطلب معالجة دقيقة. ويتم اختياره خصيصًا لاستبدال المواد الفاشلة، أو الثقيلة جدًا، أو غير المتوافقة كهرومغناطيسيًا مع بيئة التشغيل. يتضمن المساران البديلان الأكثر شيوعًا استبدال المعادن الثقيلة في أجهزة الطيران واستبدال المواد البلاستيكية العازلة في تصنيع الإلكترونيات الحساسة.
كل جرام من الكتلة على متن طائرة أو مركبة فضائية يحمل عقوبة الوقود. يقضي مهندسو الفضاء الجوي عقودًا من الزمن في البحث عن طرق لسحب الوزن من الهيكل دون المساس بالسلامة الهيكلية. تاريخيًا، كانت المكونات المعرضة لسوائل الطيران المسببة للتآكل والاهتزازات العالية وحرارة المحرك مصنوعة من التيتانيوم أو الفولاذ المقاوم للصدأ. اليوم، تحل ألياف الكربون PEEK من فئة الطيران محل المعدن بسرعة في الأقواس وخطوط السوائل والأكمام الهيكلية.
إن الرياضيات التي تقود هذا الاستبدال واضحة ومباشرة. يتمتع التيتانيوم بثقل نوعي يبلغ حوالي 4.5 جم/سم مكعب. يتمتع PEEK المقوى بالكربون بثقل نوعي يبلغ حوالي 1.4 جم/سم مكعب. يؤدي استبدال أنبوب معدني بأنبوب بلاستيكي مقوى بالكربون إلى انخفاض فوري في الوزن بنسبة 70% تقريبًا. على الرغم من أن CF PEEK لا يمكنه مطابقة قوة الشد المطلقة للتيتانيوم، إلا أنه غالبًا ما يتجاوز متطلبات القوة المحددة للتطبيق. إذا تمت هندسة أحد المكونات بشكل زائد عن الحد في المعدن لمجرد البقاء في درجة حرارة التشغيل، فإن التحول إلى بوليمر عالي الحرارة يزيل الكتلة غير الضرورية.
بالإضافة إلى الوزن، يعمل CF PEEK على التخلص من التآكل الجلفاني تمامًا. عندما تتلامس معادن مختلفة في بيئة رطبة، فإن أحدها سيتآكل الآخر. البلاستيك يكسر هذه الدائرة الكهربائية. وهذا يجعل أكمام PEEK المصنوعة من ألياف الكربون ذات قيمة عالية كمواضع عزل وأنابيب توجيه وقائية في التجميعات الفضائية المعقدة حيث تتفاعل أنواع معدنية متعددة.
تعمل صناعة أشباه الموصلات بموجب سياسات عدم التسامح مطلقًا مع تلوث الجسيمات والتفريغ الكهروستاتيكي (ESD). يتطلب نقل المواد الكيميائية عالية النقاء أو الماء منزوع الأيونات أو الغازات المعالجة من خلال مصنع أنابيب لا تتحلل أو تتسرب أيونات أو تتراكم شحنة ثابتة. يعتبر Unfilled PEEK عازلًا كيميائيًا رائعًا، ولكنه أيضًا عازل كهربائي قوي. عندما تندفع السوائل عبر أنبوب بلاستيكي غير مملوء، فإنها تولد شحنة كهربائية احتكاكية. بدون طريق إلى الأرض، تتراكم تلك الكهرباء الساكنة حتى تنحني، مما يؤدي على الفور إلى تدمير رقائق دقيقة تبلغ قيمتها آلاف الدولارات.
حشوة ألياف الكربون بنسبة 30% تحل هذه المشكلة. نظرًا لأن الكربون موصل للكهرباء، فإن شبكة مستمرة من الألياف في جميع أنحاء مصفوفة البوليمر تقلل من مقاومة سطح المادة. يؤدي هذا إلى تحويل الأنبوب من عازل إلى مكون تبديد ثابت أو موصل. استخدامأنابيب CF PEEK ذات درجة الحرارة العاليةيسمح للمصنعين بتثبيت أنظمة توجيه السوائل الخاصة بهم بأمان.
يتطلب العثور على موردي أنابيب PEEK الموثوقين والمضادة للكهرباء الساكنة النظر عن كثب إلى بيئة الإنتاج الخاصة بهم. يمكن أن يؤدي التلوث بالراتنج أو الغبار أثناء عملية البثق إلى ظهور نقاط فشل في معدات أشباه الموصلات. تدير شركة GuangZhou Ideal ورشة عمل قولبة حقن خالية من الغبار من الفئة 100,000 خصيصًا لتلبية معايير النظافة التي تتطلبها تطبيقات أشباه الموصلات والتطبيقات الطبية، مما يضمن أن يظل أنبوب PEEK الموصل لأشباه الموصلات خاليًا من الجسيمات الأجنبية.
إن شراء نظرة خاطفة على ألياف الكربون المقواة لا يشبه شراء سلعة PVC. تتطلب تكاليف المواد الخام مواصفات دقيقة، كما أن الطبيعة الكاشطة لحشو الكربون تعني أنه لا يمكن لكل ورشة ماكينات تحمل تفاوتات صارمة. إذا كنت تقوم بتوريد أنابيب CF30 PEEK المبثوقة أو الأسطوانات المُصنعة خصيصًا، فقم بتقييم المورد الخاص بك وفقًا لخط الأساس الفني هذا لمنع عمليات إعادة التشغيل المكلفة.
إن فهم الحقائق الحرارية والميكانيكية لبيئة التشغيل الخاصة بك هو الطريقة الوحيدة لتحديد البوليمر المناسب. عندما تتشوه المواد البلاستيكية القياسية تحت الحمل وتضيف المعادن وزنًا غير مقبول، فإن التحول إلى مصفوفة معززة بالكربون هو الحل الهندسي. قم بمراجعة الأبعاد المطلوبة واطلب أنابيب PEEK المخصصة المقواة بألياف الكربونلقفل التحمل في درجات الحرارة العالية.
