يواجه المهندسون الذين يحددون أنابيب البولي إيثيركيتون المعززة (PEEK) قرارًا فوريًا: ما هو نوع تقوية الألياف التي ستبقي الجزء حيًا في الحقل. تتعامل نظرة خاطفة غير مملوءة مع الحرارة العالية والمواد الكيميائية القاسية دون عناء. ولكن تحت الأحمال العالية المستمرة أو درجات الحرارة القصوى، يزحف البلاستيك الخام. يمكنك إضافة ألياف لإيقاف هذا التحول في الأبعاد. يتقلص الاختيار دائمًا إلى 30٪ من ألياف الكربون (CF30) أو 30٪ من الألياف الزجاجية (GF30). الاختيار الخاطئ يعني تآكلًا مبكرًا للأجزاء المتزاوجة، أو قصورًا كهربائيًا غير متوقع، أو تدهورًا حراريًا كارثيًا.

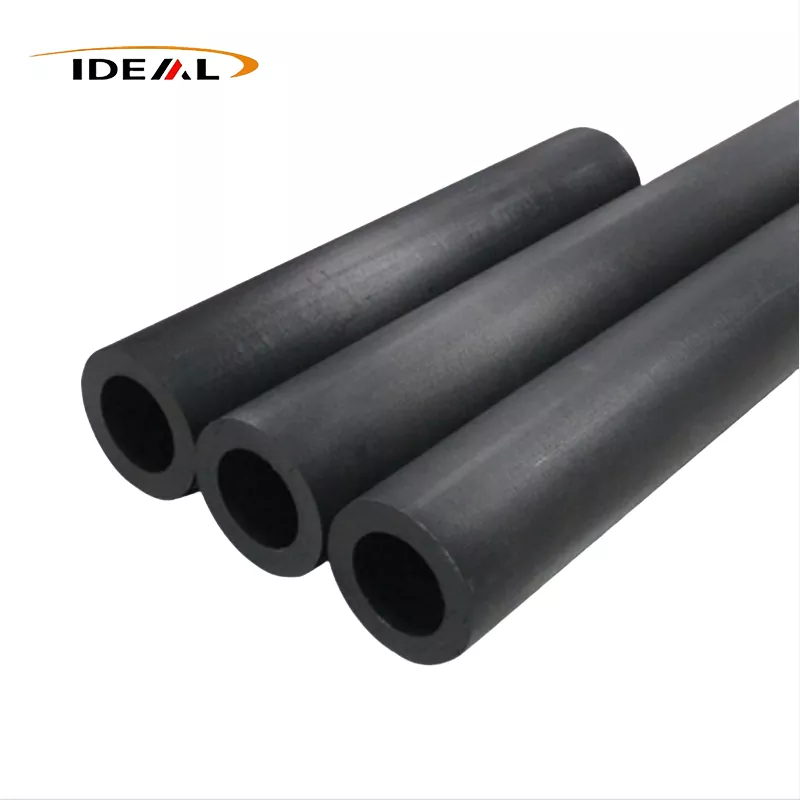

أنت تحددأنبوب نظرة خاطفة مقوى بألياف الكربونعندما يتضمن التطبيق أجزاء متحركة، أو احتكاكًا منزلقًا، أو متطلبات صارمة لتبديد الكهرباء الساكنة. تعمل ألياف الكربون كمواد تشحيم جافة مجهرية. كما أنها تسحب الحرارة بعيدًا عن سطح التلامس، مما يمنع الانصهار أو التشوه الموضعي تحت الأحمال الثقيلة.
حدد PEEK GF30 عندما تحتاج إلى أقصى قدر من العزل الكهربائي والحراري في تطبيق هيكلي ثابت تمامًا. الزجاج شديد الكشط. إذا كنت تستخدم أنبوب GF30 كمحمل أو جلبة على عمود فولاذي، فإن الألياف الزجاجية ستمضغ المعدن المتزاوج بسرعة. يقوم CF30 بقطع العمود المعدني مع الحفاظ على الصلابة الهيكلية للجزء البلاستيكي.
السبب وراء عمل PEEK غير المعبأ بشكل جيد يعود إلى تركيبه الجزيئي المحدد. ويتميز بحلقات عطرية متناوبة وروابط الأثير. توفر روابط الأثير مرونة جزيئية، مما يمنح البلاستيك صلابته المتأصلة ومقاومته للصدمات. توفر الحلقات العطرية صلابة شديدة وثباتًا حراريًا. يمنحها هذا الإعداد مقاومة كبيرة للحرارة، بالإضافة إلى توازن دقيق بين المتانة والصلابة. تحت الحرارة أو الضغط، لا يلتوي PEEK بسهولة، ويصمد جيدًا ضد الإجهاد المتكرر.
تعتمد PEEK أيضًا على بنية شبه بلورية للغاية. ويحافظ على مستوى تبلور يتراوح بين 25% إلى 35%، مما يساعده على الحفاظ على خواصه الميكانيكية سليمة حتى مع ارتفاع درجات الحرارة نحو نقطة الانصهار. تضمن الإدارة الحرارية الدقيقة أثناء البثق طي سلاسل البوليمر في هذه الهياكل البلورية عالية الترتيب. إذا قامت الشركة المصنعة بتبريد الأنبوب المبثوق بسرعة كبيرة، يظل البلاستيك غير متبلور، ويتحول إلى شفاف ويفقد مقاومته الكيميائية وقوته في درجات الحرارة العالية.
عندما تقوم بتركيب هذه المصفوفة بالكربون المفروم أو الألياف الزجاجية، فإنك تقاطع الطي الأنيق لسلاسل البوليمر، لكنك تحصل على سقالة داخلية صلبة. تنقل مصفوفة البوليمر الضغط المطبق مباشرة إلى الألياف الأقوى والأكثر صلابة. وهذا يحد من حركة سلاسل البوليمر، ويوقف الزحف ويزيد قوة الشد بشكل كبير. كما أنه يخفض معامل التمدد الحراري الخطي (CLTE) إلى مستويات تتطابق بشكل وثيق مع الألومنيوم أو الفولاذ، مما يسمح للمهندسين بتصميم مكابس متينة من المعدن إلى البلاستيك والتي لن ترتخي عندما تسخن المجموعة.
إن إضافة ألياف الكربون ليست ترقية خطية. هناك عقوبة شديدة في قابلية التصنيع. ومع زيادة محتوى الألياف، ترتفع لزوجة ذوبان المسامير البلاستيكية. في الأنبوب المبثوق، تميل هذه الألياف إلى المحاذاة في اتجاه التدفق، مما يعني أن الأنبوب يطور قوة شد لا تصدق على طوله، مع قوة أقل قليلاً على طول محور الطوق.
توفر تعبئة الكربون بنسبة 10% نتوءًا متواضعًا في الصلابة مع الحفاظ على مؤشر تدفق الذوبان مرتفعًا بدرجة كافية لعمليات البثق المعقدة ذات الجدران الرقيقة. يظل من السهل نسبيًا تصنيعه ويقاوم الكسر الهش.

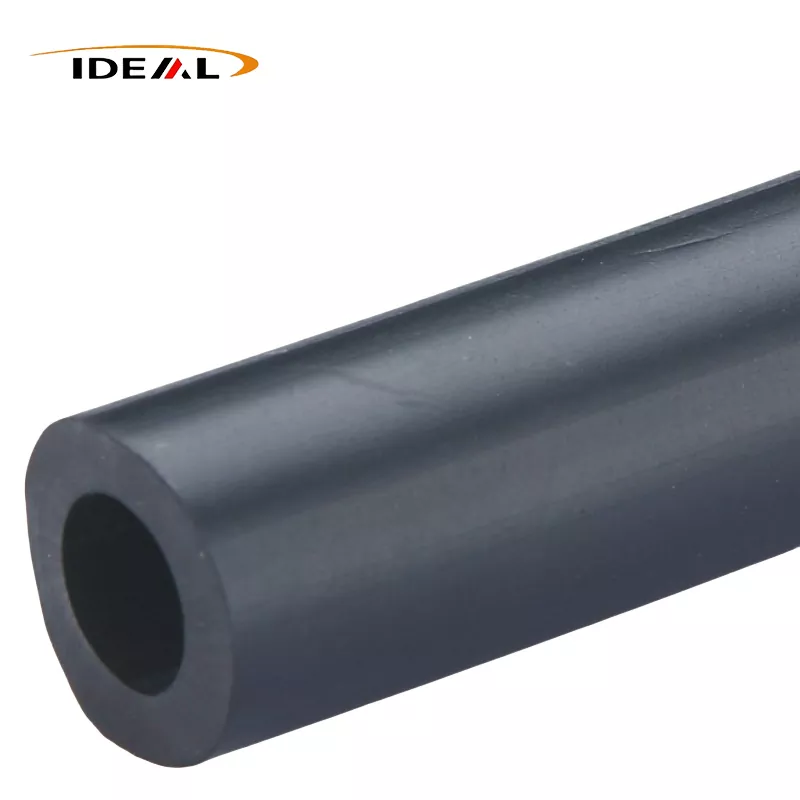

تمثل زيادة نسبة ألياف الكربون بنسبة تصل إلى 30% معيار الصناعة. إنه يوازن بين مكاسب قوة الشد الهائلة وقابلية التشغيل المقبولة. توفر هذه النسبة السلامة الهيكلية اللازمة لتطبيقات الضغط العالي دون التضحية تمامًا بالمتانة الطبيعية للبلاستيك.
عند تعبئة الكربون بنسبة 40%، يمكنك تحقيق أقصى قدر من الصلابة. المقايضة هي اللزوجة الشديدة أثناء التصنيع. تتطلب أنابيب البثق أو الحقن بنسبة 40% من CF تحكمًا دقيقًا في درجة الحرارة لمنع الفراغات. المواد الناتجة هشة للغاية. تتطلب معالجة 40% من CF PEEK أدوات الماس متعدد البلورات (PCD)، حيث ستفقد المطاحن الطرفية القياسية من الكربيد طليعتها في دقائق عند قطع هذا الحجم من الكربون الكاشط.
نظرة خاطفة غير مملوءة لديها درجة حرارة تشويه الحرارة (HDT) حوالي 152 درجة مئوية. أضف 30% من الكربون أو الألياف الزجاجية، وستقفز درجة حرارة HDT إلى 315 درجة مئوية. تتعامل كلتا المادتين المملوءتين مع الحرارة المحيطة الشديدة بسهولة.
الاختلاف يكمن في المسارات الكهربائية. نظرة خاطفة هي بطبيعة الحال عازل فعال للغاية. إن إضافة الألياف الزجاجية يبقي الأمر على هذا النحو، مع الحفاظ على مقاومة عالية الحجم. تؤدي إضافة ألياف الكربون إلى انخفاض حجم مقاومتها بشكل كبير. CF30 بطبيعته مضاد للكهرباء الساكنة. من خلال ضبط مصفوفة الكربون، يمكن للمصنعين إنتاج أسطوانة نظرة خاطفة مضادة للكهرباء الساكنة أو أنابيب نظرة خاطفة موصلة بالكامل. إذا كان خط الوقود أو مكون الفضاء الجوي الخاص بك يحتاج إلى شحن ثابت إلى الأرض بشكل آمن، فإن ألياف الكربون إلزامية. سوف تقوم الألياف الزجاجية بحبس تلك الشحنة حتى تقوم ببناء ما يكفي من الجهد للقوس، مما قد يتسبب في فشل كارثي في البيئات المتقلبة.
علم الاحتكاك - دراسة الاحتكاك والتآكل - هو المكان الذي ينفصل فيه CF30 وGF30 تمامًا بناءً على تفاعلهما الجسدي مع أسطح التزاوج.
| البديل المادي | معامل الاحتكاك الديناميكي (مقابل الفولاذ) | ملف تعريف التآكل السطحي | الموصلية الحرارية |
|---|---|---|---|
| نظرة خاطفة غير مملوءة | 0.30 - 0.40 | منخفض (غير كاشط) | منخفض (عازل) |
| نظرة خاطفة CF30 | 0.15 - 0.20 | منخفض جدًا (التشحيم الذاتي) | عالية (تبديد الحرارة) |
| نظرة خاطفة GF30 | 0.40 - 0.55 | عالية (شديدة الكشط) | منخفض (عازل) |
في الأحمال الديناميكية، يؤدي تراكم الحرارة إلى تدمير المواد البلاستيكية. كل بوليمر له حد لسرعة الضغط (PV). إذا تم تجاوز هذا الحد، فلن يتمكن البلاستيك من التخلص من حرارة الاحتكاك بسرعة كافية، مما يؤدي إلى ذوبان سريع وفشل المكونات. يتفوق CF30 في المحامل والأختام وحلقات التآكل لأن ألياف الكربون تعمل كقنوات حرارية، حيث تسحب الحرارة من واجهة الاحتكاك وتوزعها عبر جسم الأنبوب.
تعمل ألياف الكربون أيضًا كمواد تشحيم صلبة. عندما يرتدي PEEK تحت المجهر، فإنه يترك طبقة رقيقة من الكربون على سطح التزاوج، مما يقلل من معامل الاحتكاك بشكل أكبر بمرور الوقت.
الألياف الزجاجية تفعل العكس تماما. إنها عوازل حرارية، مما يعني أن حرارة الاحتكاك تظل محاصرة عند نقطة الاتصال، مما يقلل من الحد الكهروضوئي الفعال للجزء. والأسوأ من ذلك أن الألياف الزجاجية المجهرية المكشوفة تعمل مثل ورق الصنفرة. تحت الحمل الديناميكي، سوف يسجل أنبوب GF30 بقوة ويتآكل العمود المعدني الذي يركب ضده. استخدم الزجاج للمواجهات الهيكلية الثابتة. استخدم الكربون في أي شيء يتحرك.
يحدد المهندسون هذه الأنابيب بناءً على الظروف البيئية المتطرفة التي تدمر المواد البلاستيكية الهندسية القياسية مثل Delrin أو Nylon.
في تطبيقات الطيران، يؤدي تقليل الوزن إلى اختيار المواد. يحل أنبوب ألياف الكربون المُصنع محل الألومنيوم والتيتانيوم في أنظمة الوقود وهياكل الطائرات بدون طيار والمواجهات الهيكلية. إنه يتخلص من وزن كبير بينما يقاوم سوائل الطيران العدوانية والزيوت الهيدروليكية ووقود الطائرات.
في المجال الطبي، يجب أن يتحمل أنبوب PEEK للأدوات الطبية مئات الدورات في الأوتوكلاف البخاري ذو درجة الحرارة العالية دون أن يتحلل أو يتشوه أو يفقد استقرار الأبعاد. توفر المتغيرات المملوءة بالكربون الصلابة العالية المطلوبة لأدلة الاستهداف الجراحية، والمقابض التنظيرية، ومكونات التثبيت الخارجية.
تعتمد عمليات الحفر والطاقة البحرية علىنظرة خاطفة مليئة بالكربون المبثوقلأدوات تسجيل الخطوط السلكية في قاع البئر وعلب أجهزة الاستشعار. وتتحمل المادة التعرض المستمر للغاز الحامض (H2S)، والضغط الهيدروستاتيكي الشديد، ودرجات الحرارة المحيطة التي تتجاوز 200 درجة مئوية في أعماق الأرض.
إن إلقاء نظرة خاطفة على البثق المملوء أمر صعب للغاية. يمكن أن تتكتل الألياف أثناء مرحلة الذوبان، مما يؤدي إلى ظهور بقع جافة أو مناطق غنية بالراتنج أو فراغات مخبأة داخل جدار الأنبوب. يعمل الفراغ الذي يبلغ قطره 1 مم في جدار أنبوب نظرة خاطفة كمكثف إجهاد شديد. تحت التحميل الدوري أو الضغط الهيدروستاتيكي العالي، تنتشر الشقوق الصغيرة من هذا الفراغ حتى ينقطع الجزء تمامًا. نظرًا لأن PEEK المملوء بالكربون أسود اللون وغير شفاف تمامًا، فلا يمكنك فحص الجزء الداخلي بصريًا بحثًا عن هذه العيوب.
لضمان السلامة الهيكلية، يعتمد الإنتاج من الدرجة الأولى علىكشف العيوب المعتمد على الذكاء الاصطناعي. تجمع هذه العملية بين المسح الصوتي بالموجات فوق الصوتية أو التصوير المتقدم بالأشعة السينية وخوارزميات التعلم الآلي. فهو يحدد الفراغات الدقيقة، وتكتل الألياف، وتغيرات التركيز في الوقت الفعلي عندما يترك الأنبوب قالب البثق. يقوم النظام بتعيين الانعكاسات الصوتية لأحجام العيوب المادية على الفور، ويرفض الأجزاء المعرضة للخطر من الأنابيب قبل شحنها. إن اكتشاف هذه العيوب الداخلية يضمن عدم فشل جدار الأنبوب النهائي المُشكل آليًا تحت الضغط في الحقل.
إن تحديد مزيج البوليمر المناسب لا فائدة منه إذا كانت الهندسة النهائية تتطلب الكثير من المعالجة اللاحقة. نظرة خاطفة هي مادة خام باهظة الثمن. إن شراء قضيب صلب وتحويل 80% منه إلى شرائح يدمر ميزانية مشروعك ويهدر وقتًا ثمينًا لآلة CNC. إن الحصول على أنابيب ذات شكل قريب من الشبكة يقلل بشكل كبير من تكاليف الإنتاج ونفايات المواد.

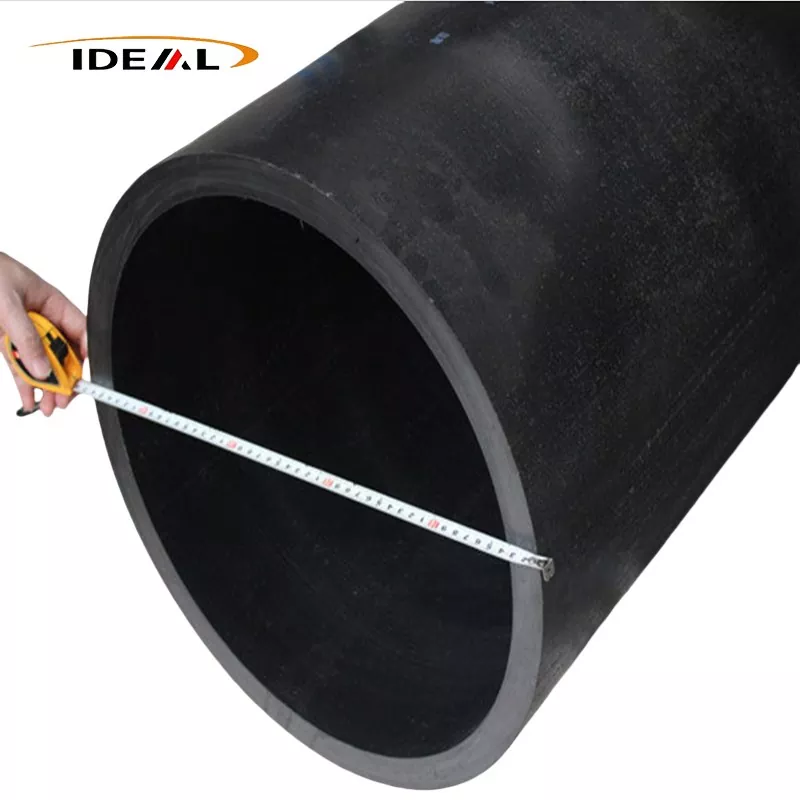

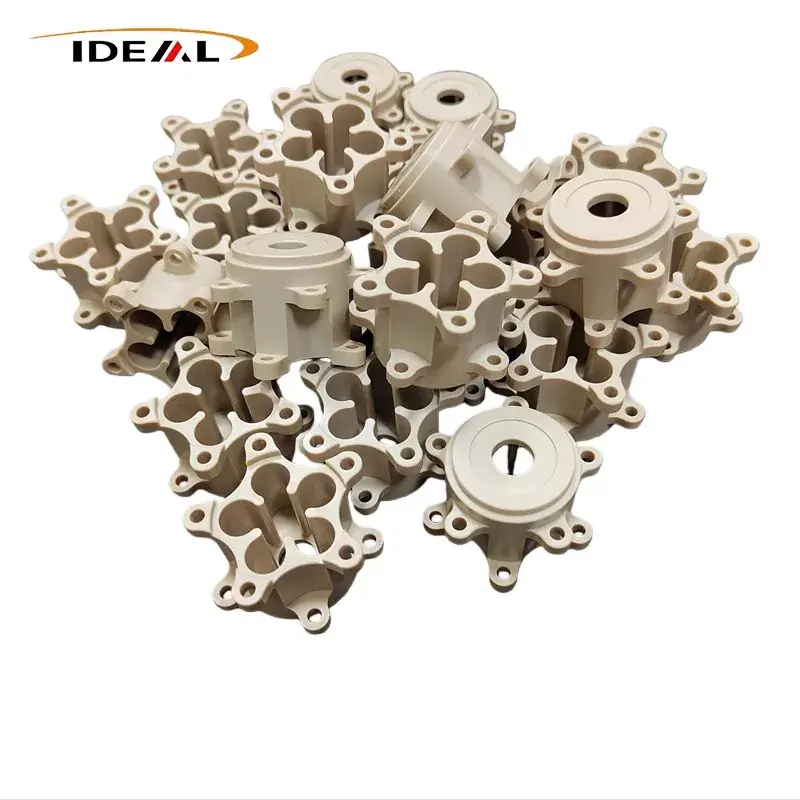

باعتبارها مصنعًا متخصصًا، تقوم شركة قوانغتشو إيديال بلاستيك بتشغيل خطوط البثق والحقن وخطوط التصنيع باستخدام الحاسب الآلي خصيصًا للمواد البلاستيكية الهندسية ذات درجة الحرارة العالية. إنهم ينتجونأنابيب نظرة خاطفة مليئة بألياف الكربونمع معدلات تعبئة الكربون تتراوح من 10% إلى 40%. تقوم المنشأة ببثق مقاطع ضخمة، وتتعامل مع أبعاد مخصصة تتراوح من 15 ملم إلى 458 ملم عبر مواصفات القطر الداخلي والخارجي.
جميع المواد مدعومة بإدارة الجودة ISO9001، إلى جانب شهادات REACH وRoHS. وهذا يضمن الامتثال الكامل لسلاسل التوريد العالمية في مجالات الطيران والصناعات الطبية والتصنيع الدقيق. ومن خلال مطابقة معدل تعبئة الكربون الصحيح مع شكل بثق قريب من الشبكة، يمكنك الحصول على الخصائص الميكانيكية الدقيقة التي صممتها من أجلها، والتي يتم تقديمها في شكل هندسي يقلل من تكاليف المعالجة الآلية.
