ما هي أنابيب PEEK، ومتى يجب عليك اختيار PEEK المملوءة بألياف الكربون؟

الإجابة المختصرة: اختر أنبوب نظرة خاطفة مملوء بألياف الكربون عندما تبرر الصلابة الإضافية واستقرار الأبعاد المقايضات الخاصة به

أنابيب PEEK عبارة عن أشكال مجوفة شبه نهائية تستخدم كمورد أو يتم تشكيلها آليًا في أجزاء مثل البطانات والأكمام والأختام ومكونات الصمامات والأجسام العازلة. تتم إضافة ألياف الكربون عندما لا يوفر PEEK غير المملوء ما يكفي من الصلابة أو التحكم في الأبعاد أو مقاومة التشوه تحت الحمل الميكانيكي والحراري.

وهذا لا يجعل المواد المملوءة بالكربون هي الاختيار التلقائي المتميز. يمكن أن يكون أقل تسامحًا من PEEK البكر، وأصعب على أدوات القطع ومختلفًا كهربائيًا. يعتمد القرار الصحيح على اتجاه الحمل ودرجة الحرارة والتعرض للمواد الكيميائية وأسطح التزاوج والمتطلبات الكهربائية وكمية المخزون الذي تتوقع إزالته. عروض قوانغتشو المثاليةأنابيب نظرة خاطفة مليئة بألياف الكربونمع محتوى من ألياف الكربون قابل للتعديل من 10% إلى 40%؛ تحدد الشركة 30٪ كنسبة شائعة الاستخدام.

قد تصف الأنابيب والأنابيب نفس المخزون شبه النهائي - ولكن يجب ذكر الأبعاد بشكل لا لبس فيه

في كتالوجات مخزون البوليمر، غالبًا ما يتم استخدام "أنبوب النظرة الخاطفة" و"أنبوب النظرة الخاطفة" و"أنابيب النظرة الخاطفة" بالتبادل. لا ينبغي للمشترين أن يفترضوا أن هذه الشروط تتبع اتفاقيات الأنابيب المعدنية. قد يصف المورد آلة تصنيع ذات جدار سميك فارغة بدلاً من خط مصنف للضغط مخصص لحمل السوائل كما هو مثبت.

يجب أن يتحكم رسم الشراء، وليس الاسم، في الطلب. إذا كانت خدمة الضغط متضمنة، فإن أبعاد المخزون شبه الجاهزة وحدها لا تحدد قدرة الضغط. تحتاج الهندسة النهائية والمفاصل ودرجة الحرارة والوسائط وتاريخ التحميل ومعايير التصميم المعمول بها إلى مراجعة هندسية منفصلة.

حدد OD، وID، وسمك الجدار، والطول، وبدلات المعالجة على رسم ذو أبعاد

اذكر القطر الخارجي والقطر الداخلي والطول، ثم حدد ما إذا كانت كل قيمة اسمية أو كما تم إنتاجها أو مطلوبة بعد التصنيع. تشمل التركيز، والاستقامة، والاستدارة، والانتهاء من السطح والحالة النهائية حيث تؤثر على الجزء النهائي. لا يتحكم التسامح العام للقطر زائد أو ناقص في تركيز التجويف إلى OD.

اترك بدلًا كافيًا للتصنيع لتنظيف الجلد وتصحيح التشوه المتوقع، ولكن ليس بالقدر الذي يؤدي إلى زيادة تكلفة المواد ووقت التصنيع دون داع. تحتاج الجدران الرقيقة إلى عناية خاصة: يمكن أن يؤدي ضغط ظرف الظرف وقطع الحرارة والضغط المتبقي إلى تحريك التجويف بعد خروجه من الماكينة.

تعامل مع نطاقات الحجم المنشورة وتفاوت ±0.02 مم كادعاءات للتوضيح، وليس ضمانات لكل مجموعة معرف/OD

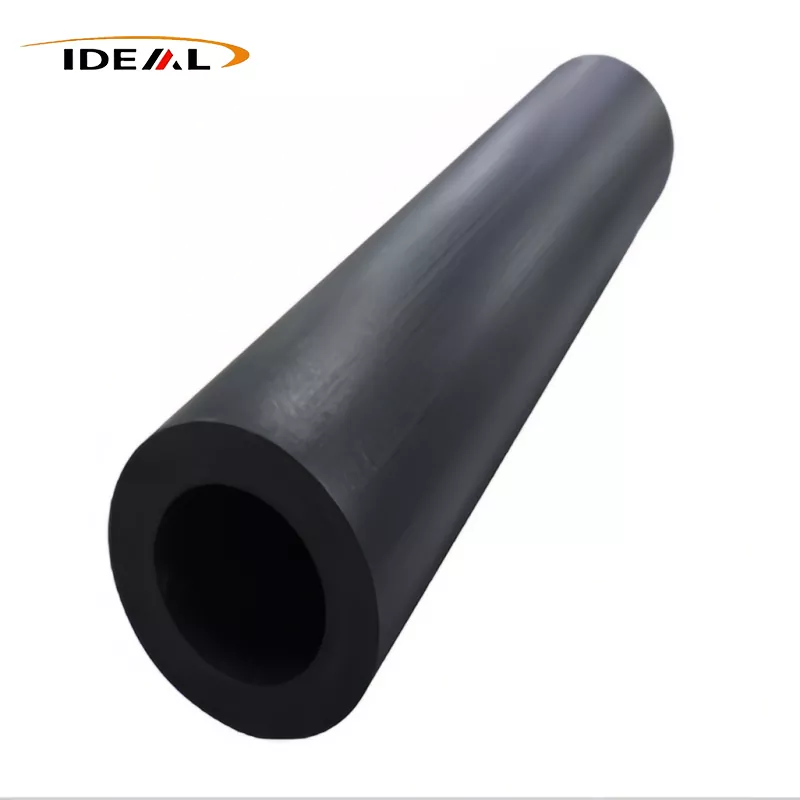

تسرد صفحة منتج GuangZhou Ideal المادة السوداء، والمعرف الاسمي Φ20–458 مم، OD من Φ15–404 مم، وأطوال 1000 مم و3000 مم، والتسامح المعلن ±0.02 مم. لا ينبغي قراءة هذه النطاقات كمصفوفة ذات أبعاد قابلة للتبديل بحرية؛ يجب أن يكون للأنبوب الصالح OD أكبر من معرفه.

قبل تقديم الطلب، اسأل عن مجموعات المعرف/الإخراج المتوفرة وما هي الميزة التي يغطيها التسامح. تأكد أيضًا من درجة حرارة القياس وطريقة الفحص وخطة أخذ العينات ومعايير الاستقامة وما إذا كان التسامح ينطبق على المخزون أو على سطح مُشكل آليًا. الأحجام أنبوب PEEK المنشورة ومعلومات التسامحتعتبر نقطة بداية مفيدة لطلب عرض الأسعار، وليست بديلاً عن الرسم المقبول.

ما الذي يتغير في ألياف الكربون في PEEK، وما الذي لا يتحسن تلقائيًا؟

تقيد ألياف الكربون الحركة داخل مصفوفة نظرة خاطفة. في درجة واتجاه مناسبين، يؤدي ذلك عمومًا إلى زيادة الصلابة وتقليل تغير الأبعاد تحت الحمل وتحسين الاستقرار مع تغير درجة الحرارة. يمكن أن تساعد هذه التأثيرات الغلاف المُشكَّل آليًا في الحفاظ على الشكل الهندسي أو تقليل الزحف حيث تتحرك نظرة خاطفة البكر كثيرًا.

يقدم التعزيز أيضًا الاتجاهية. يمكن أن يؤدي مسار التصنيع وتدفق المواد إلى محاذاة الألياف، لذلك قد تختلف الخصائص المحورية وخصائص الجدار. لا تعمل ألياف الكربون تلقائيًا على تحسين كل واجهة تآكل أو الحفاظ على العزل الكهربائي أو زيادة المقاومة لكل مادة كيميائية. يمكن أن يقلل أيضًا من الليونة ويجعل الحواف أكثر عرضة للتقطيع أثناء التصنيع أو التجميع العدواني.

قارن بين درجات PEEK البكر والمملوءة بألياف الكربون وغيرها من درجات PEEK المعدلة فيما يتعلق بالصلابة والتآكل والسلوك الكهربائي والتعرض الكيميائي وقابلية التشغيل الآلي

لتصنيع أنبوب نظرة خاطفة مملوء بألياف الكربون، استخدم أدوات حادة ومناسبة والتحكم في العمل. شاهد تشطيب التجويف وتوليد الحرارة واختراق الألياف بدلاً من الاعتماد فقط على قراءة القطر الخارجي. إذا كان التعرض للمواد الكيميائية أمرًا بالغ الأهمية، فقم بتقييم الدرجة الكاملة مقابل السائل الفعلي والتركيز ودرجة الحرارة والضغط ووقت التعرض.

إن ملصق "أنبوب نظرة خاطفة من ألياف الكربون بنسبة 30%" لا يمثل مواصفات كاملة للمادة

تخبرك النسبة المئوية بتحميل مادة الحشو، ولكنها ليست كافية للموافقة على المادة. لا تزال بحاجة إلى الراتنج والدرجة المركبة، وطريق التصنيع، وشكل الألياف، وضوابط الجودة، وبيانات الملكية للمخزون المتوفر. توضيح ما إذا كانت النسبة المذكورة محددة بالوزن أو على أساس آخر.

اسأل أيضًا ما إذا كان الأنبوب سيأتي من دفعة إنتاج واحدة وما إذا كان المورد يمكنه تقديم سجلات فحص مرتبطة بالدفعة. النموذج الأولي الذي تستخدمه الآلات بشكل نظيف لا يثبت أن المخزون اللاحق سيتصرف بشكل مماثل إذا تغير اتجاه المركب أو العملية أو الألياف. قم بالموافقة على الصف الدقيق ونموذج المخزون، وليس الوصف العام "30% CF PEEK".

يجب أن تتطابق بيانات المورد مع الدرجة الفعلية وطريقة الاختبار وتوجيه الألياف وظروف الخدمة

تكون قيم ورقة البيانات مفيدة فقط عندما تمثل المادة التي ستتلقاها. تحقق من اتجاه العينة والتكييف ودرجة حرارة الاختبار وطريقة الاختبار. قد لا تتنبأ بيانات القسيمة المقولبة بالحقن بسلوك أنبوب سميك الجدار يتم تشكيله عبر اتجاه مختلف من الألياف.

بالنسبة للتطبيقات ذات درجات الحرارة المرتفعة، قم بمقارنة الخصائص عند درجة حرارة الخدمة بدلاً من استخدام قيم درجة حرارة الغرفة. بالنسبة للخدمة الكيميائية، ضع في الاعتبار الإجهاد والحرارة المتزامنين. إذا كانت الأبعاد الضيقة مهمة، فاطلب قياسات على الشكل الهندسي المقدم واتفق على كيفية تكييف الأجزاء قبل الفحص.

التحقق من صحة الحجم ومقاومة السطح قبل معالجة نظرة خاطفة المليئة بألياف الكربون باعتبارها موصلة أو تبديدًا ثابتًا

يمكن أن تقلل ألياف الكربون المقاومة الكهربائية لـ PEEK، لكن الموصلية لا تتبع مباشرة من نسبة الحشو. توزيع الألياف، والاتصال بين الألياف، والتوجيه، وسمك الجدار والمعالجة كلها تؤثر على النتيجة. قد لا تزال المادة الموصوفة بأنها معززة بالكربون تفوت نطاق المقاومة المطلوب.

ضع مقاومة الحجم المطلوبة أو نطاق مقاومة السطح على الرسم أو مواصفات المادة، جنبًا إلى جنب مع طريقة الاختبار ومتطلبات التكييف. إذا كان تبديد الشحنة أمرًا بالغ الأهمية للسلامة، فاختبر مخزون الأنبوب التمثيلي أو المكونات النهائية. لا تستبدل شهادة محتوى الكربون بالقياسات الكهربائية.

قائمة مراجعة RFQ: تأكيد محتوى ألياف الكربون، والهندسة، والتفاوتات، والانتهاء من السطح، وسجلات التفتيش، ووثائق الامتثال، والكمية، والمهلة الزمنية، والتسليم البري

• مادة:درجة نظرة خاطفة دقيقة ونسبة ألياف الكربون وكيفية تحديد هذه النسبة.
• الهندسة:OD، ID، حالة الجدار، الطول، الحالة النهائية وبدل التصنيع.
• الضوابط:تفاوتات الأبعاد والتركيز والاستقامة والاستدارة ومتطلبات تشطيب السطح.
• أداء:درجة حرارة الخدمة، والأحمال، والمواد الكيميائية، وواجهة التآكل والسلوك الكهربائي المطلوب.
• شهادة:بيانات الاختبار المعمول بها، وإمكانية تتبع الدفعة، وتقرير التفتيش ووثائق الامتثال المطلوبة.
• المصطلحات التجارية:النموذج الأولي وكميات الإنتاج والمهلة الزمنية والتعبئة والتغليف وشروط التجارة الدولية والتسليم البري إلى الوجهة الأمريكية.
• قبول:مراجعة الرسم المعتمدة وطريقة وإجراءات التفتيش للتعامل مع المخزون غير المطابق.
