فيلم Natural PEEK هو فيلم مصبوب بكر بنسبة 100% وغير مملوء وغير مصبوغ. يتم إنتاجه بشكل رئيسي بكميات كبيرة عن طريق البثق المصبوب على شكل حرف T بدرجة حرارة عالية، في حين أن المنتجات المتطورة فائقة الرقة وعالية التسطيح تعتمد عملية BOPEEK ذات التوجه ثنائي المحور. يتميز بالترسيب الأيوني المنخفض، والنظافة العالية للغاية، والتوافق الحيوي الممتاز وأداء العزل الفائق، ويدعم الفيلم التعقيم المتكرر بدرجة الحرارة العالية ويتم تطبيقه على نطاق واسع في تصنيع تكنولوجيا المعلومات والإلكترونيات الدقيقة والطب الحيوي وغيرها من الصناعات المتطورة.
يتم إنتاج فيلم Virgin PEEK حصريًا من حبيبات راتنج PEEK الأصلية الجديدة تمامًا، دون إضافة مواد معاد تدويرها أو حبيبات مُعاد معالجتها. وهي متوفرة بألوان طبيعية أو سوداء، ويمكن صياغتها على أنها غير مملوءة أو معدلة باستخدام ألياف زجاجية أو حشوات من ألياف الكربون.
لا يحتوي فيلم PEEK غير المملوء على مواد حشو معدلة، بما في ذلك الألياف الزجاجية أو ألياف الكربون أو الجرافيت أو PTFE. بفضل النقاء العالي للغاية وعدم وجود خطر ترسب الحشو، فإنه يوفر صلابة مثالية ومقاومة للتعب بالإضافة إلى أداء عزل مستقر. تقاوم المادة التحلل المائي ومعظم المذيبات العضوية، ولا يمكن أن تتآكل إلا بحمض الكبريتيك المركز الساخن.
فيلم نظرة خاطفة طبيعية: تشير نظرة خاطفة طبيعية على وجه التحديد إلى لون المظهر المتأصل لمادة نظرة خاطفة. اللون البني الفاتح والبيج الكهرماني هما اللونان الطبيعيان الأصليان لراتنج PEEK النقي، بدون إضافة مسحوق حبر أو خليط أسود أثناء الإنتاج.
نظرة خاطفة طبيعية، نظرة خاطفة عذراء، ونظرة خاطفة غير مملوءة هي ثلاثة تعريفات مستقلة ولا يمكن مساواتها. يمكن أيضًا أن تحتفظ نظرة خاطفة المعاد تدويرها بلون طبيعي، كما يمكن لبعض الحشوات المعدلة ذات الألوان الفاتحة أن تقدم مظهرًا بصريًا طبيعيًا.

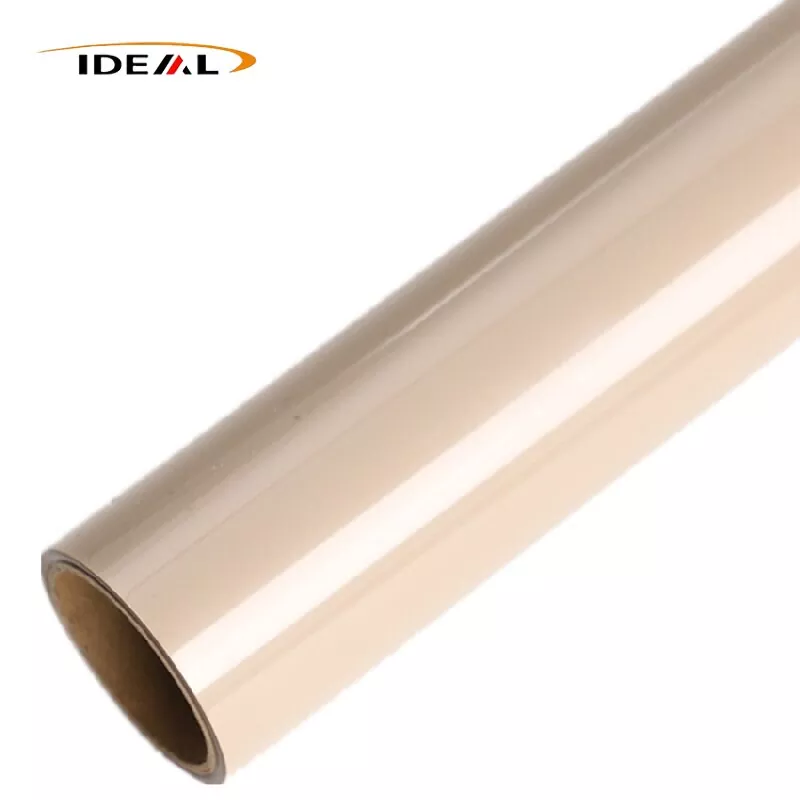

يشير فيلم PEEK الطبيعي وغير المعبأ والعذراء الموصوف في هذا القسم إلى فيلم PEEK عالي النقاء ثلاثة في واحد من شركة قوانغتشو إيديال، والذي يدمج الخصائص البكر وغير المعبأة والطبيعية. يعتمد هذا الفيلم المتطور على حبيبات راتنج PEEK الأصلية الجديدة بنسبة 100% (عذراء)، ولا يحتوي على ألياف زجاجية أو ألياف كربون أو جرافيت أو PTFE أو مواد حشو معدلة أخرى (غير مملوءة)، ويحافظ على المظهر الكهرماني الفاتح المتأصل للراتنج دون أي لون خارجي (طبيعي).
1. أعلى درجة نقاء مع عدم وجود خطر هطول الأمطار حشو. لا يحدث تساقط الحبر أو الألياف. ويتميز بإطلاق الغازات المنخفضة للغاية في البيئات النظيفة، مما يجعله مناسبًا لتطبيقات الفراغ وأشباه الموصلات.
2. يوفر صلابة استثنائية ومقاومة للتعب. إنه يقاوم التشقق بعد الانحناء المتكرر ويوفر عمر خدمة أطول في ظل التدوير الحراري مقارنة بأفلام PEEK المعاد تدويرها والمملوءة.
3. يضمن أداء عزل مستقر على المدى الطويل مع فقدان عازل منخفض عند درجات الحرارة العالية. لا يحدث أي ترسيب للصبغة أو تلوث ثانوي بدون إضافة خليط الألوان.
4. يمتلك مقاومة ممتازة للتحلل المائي ويقاوم التعقيم بالبخار عالي الضغط المتكرر، مما يلبي متطلبات التطهير الطبي.
5. اللون الطبيعي الشفاف يسمح بالكشف البصري السهل للبقع السوداء والشوائب المحروقة، مما يسهل الفحص السريع للمواد الواردة وفحص الجودة.
1. إن صلابتها ومقاومتها للزحف أقل من أفلام PEEK المملوءة بالألياف الزجاجية أو ألياف الكربون. إنه عرضة للتشوه الزحف تحت الأحمال المستمرة ذات درجات الحرارة العالية، لذلك فهو غير مناسب لمكونات التآكل المنزلقة الحاملة على المدى الطويل.
2. البلورة تجلب قيودًا على التطبيق: نظرة خاطفة غير متبلورة لديها مقاومة ضعيفة للمذيبات وقد تعاني من تشقق الإجهاد عند تعرضها لمذيبات ذات درجة حرارة عالية، في حين توفر نظرة خاطفة شبه بلورية مقاومة كيميائية فائقة. يجب تأكيد حالة التبلور أثناء الشراء.
3. يتميز بمقاومة معتدلة للأشعة فوق البنفسجية وغير مناسب للتعرض الخارجي غير المحمي.
4. يتطلب تكاليف شراء عالية ومعايير صارمة لمراقبة الإنتاج.
تكمن صعوبة تصنيع فيلم PEEK عالي النقاء ثلاثة في واحد في التحكم الصارم في العملية الكاملة، بدلاً من القولبة البسيطة بالبثق.
1. عزل خط الإنتاج الحصري
يتم تصنيع جميع المنتجات الثلاثة في واحد عالية النقاء على معدات مخصصة، معزولة تمامًا عن خطوط إنتاج PEEK المملوءة والمعدلة لتجنب التلوث المتبادل والحفاظ على أداء عالي النقاء.
2. المعالجة المسبقة الدقيقة للمواد الخام والتجفيف
يتم التحكم بشكل صارم في محتوى رطوبة الحبيبات الخام عند .02%. سوف تؤدي الرطوبة الزائدة إلى ظهور ثقوب وعيوب فقاعية صغيرة على أسطح الأغشية الرقيقة للغاية.
3. التحكم الدقيق في درجة حرارة النافذة
يعتبر ذوبان PEEK النقي عرضة بشدة للتدهور الحراري. سوف تؤدي درجة الحرارة المرتفعة بشكل مفرط أو بقاء الذوبان لفترة طويلة في القالب إلى تغميق الفيلم. لا يشير الاختلاف الطفيف في اللون إلى استخدام المواد المعاد تدويرها، حيث أن نظرة خاطفة على الحبيبات المعاد تدويرها يمكن أن تنتج أيضًا مظهرًا كهرمانيًا فاتحًا. لا يتم الحكم على درجة المنتج أبدًا من خلال اللون المرئي؛ تحتفظ كل دفعة بعينات اختبار للحصول على شهادة صارمة.
4. التحكم في درجة حرارة أسطوانة التبريد من أجل تعديل دقيق للبلورة
ينتج التبريد السريع طبقة PEEK غير متبلورة تتمتع بمرونة أعلى، ومناسبة للركائز المرنة FPC ولكنها ضعيفة في مقاومة المذيبات وعرضة للتشقق الناتج عن إجهاد المذيبات بدرجة حرارة عالية. ينتج التبريد البطيء طبقة PEEK شبه بلورية عالية التبلور مع مقاومة كيميائية أفضل ومقاومة للانكماش الحراري، على الرغم من انخفاض الاستطالة عند الكسر.
5. عملية إعداد الحرارة الإلزامية بعد التلدين
يؤدي التلدين إلى إطلاق إجهاد التوجه الداخلي للفيلم، مما يقلل معدل الانكماش الحراري إلى .51.5% عند 200 درجة مئوية للمنتجات النهائية المؤهلة. سيؤدي تخطي التلدين إلى حدوث انفتال وانكماش وتشوه أثناء عمليات الضغط والتثقيب الساخنة اللاحقة للعملاء.
تقوم شركة قوانغتشو إيديال بتصنيع فيلم PEEK البكر الممتاز من خلال عمليات البثق المصبوبة على شكل حرف T وعمليات التمدد ذات المحورين. نحن نعتمد كريات PEEK عالية النقاء بدون مواد معاد تدويرها أو ألياف كربون أو أصباغ ملونة. تعمل خطوط الإنتاج المخصصة على القضاء على التلوث المتبادل.
يتحمل فيلم PEEK الخاص بنا آلاف الانحناءات المتكررة دون التشقق أو التصفيح، ويدعم الختم النظيف والقطع بالليزر واللكم دون تقطيع. تشمل درجات منتجاتنا الدرجة الصناعية العامة، ودرجة ملامسة الأغذية، ودرجة الأجهزة الطبية، ودرجة فراغ أشباه الموصلات.
| اسم المنتج | فيلم نظرة خاطفة طبيعية |
| كثافة | 1.26~1.30 جم/سم³ |
| مادة | نظرة خاطفة نقية |
| لون | بيج فاتح شفاف / كهرماني فاتح |
| التبلور | فيلم طبيعي شفاف غير متبلور، فيلم طبيعي شبه بلوري |

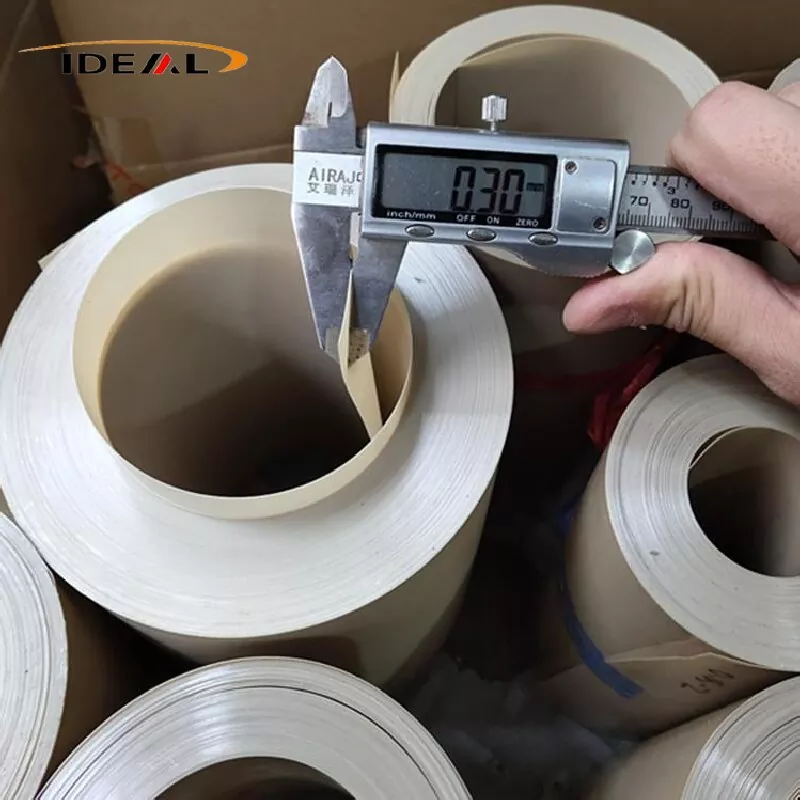

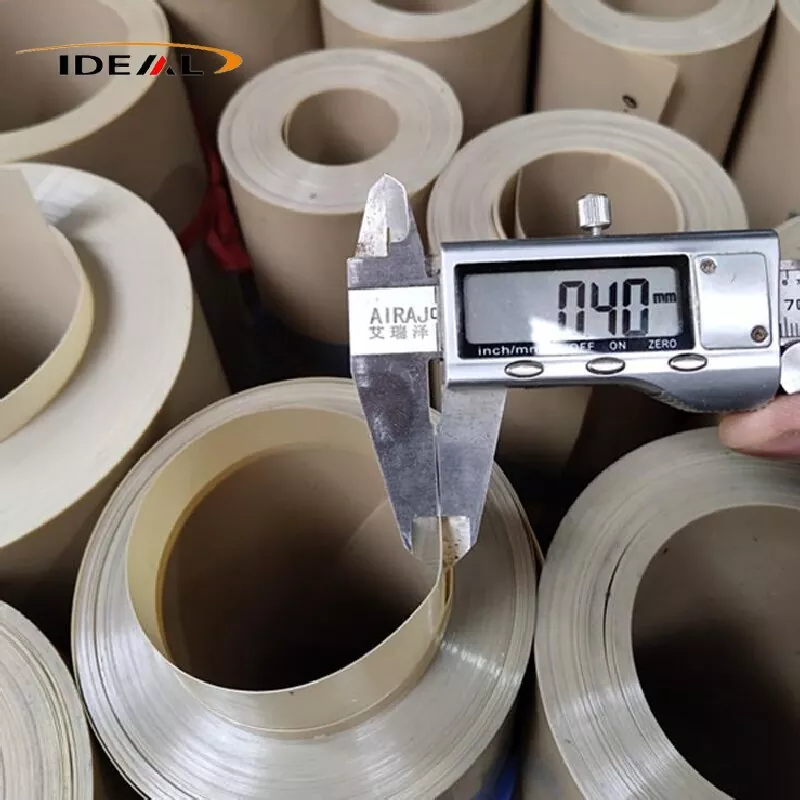

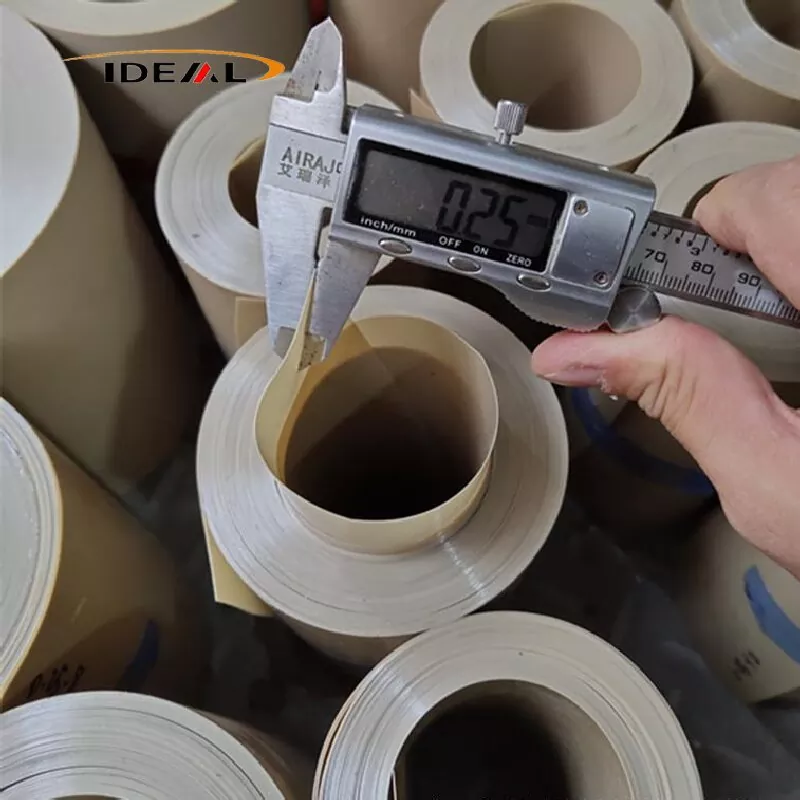

| سمك تقليدي | 0.03 ملم، 0.05 ملم، 0.08 ملم، 0.1 ملم، 0.125 ملم، 0.15 ملم، 0.2 ملم، 0.25 ملم، 0.3 ملم، 0.4 ملم، 0.5 ملم، 0.6 ملم، 0.8 ملم، 1.0 ملم |
| عرض | 650 مم، 680 مم، 1050 مم، 1360 مم، 1450 مم |
| طول | لفة واحدة |
| خدمات إضافية | قطع مجاني |
| عينة | للتفاوض |
| الشهادات | ISO9001:2012 |
استنادًا إلى العزل الميكانيكي والحراري والكهربائي والمقاومة الكيميائية وامتصاص الماء واستقرار الأبعاد وخصائص الترسيب النظيفة، يتم تصنيف فيلم PEEK البكر إلى درجات صناعية وطبية وأشباه الموصلات.
معايير الاختبار: ASTM D882 (خاص بالفيلم)، ASTM D790، ASTM D256
أ. قوة الشد الطولية (درجة حرارة الغرفة): ≥90 ميجا باسكال؛ BOPEEK درجة ممتدة ذات محورين: ≥130 ميجا باسكال
ب. الاستطالة عند الاستراحة: 15%-50%. المزايا الأساسية: أعلى بكثير من فيلم PEEK المملوء. تتميز المادة بمرونة ممتازة، وتتحمل الانحناء المتكرر دون أن تتشقق، وتتيح التثقيب بدون تقطيع.
ج. معامل الانثناء: 3.6-4.0 جيجا باسكال
D. قوة التأثير المحززة لـ Izod: ≥12 kJ/m²، مما يحافظ على صلابة جيدة ومقاومة هشاشة درجات الحرارة المنخفضة.
أ. مقاومة الحجم: ≥1×10¹⁶ Ω·m
ب. مقاومة السطح: ≥1×10¹⁵ Ω
ج. قوة العزل الكهربائي: ≥190 كيلو فولت/مم
د. ثابت العزل الكهربائي (1 ميجا هرتز): 3.0-3.2، مع الحد الأدنى من التقلبات مع ارتفاع درجة الحرارة
يظل أداء العزل مستقرًا دون حدوث تدهور كبير في درجات حرارة تتراوح من -50 درجة مئوية إلى 250 درجة مئوية ورطوبة نسبية بنسبة 95%.
أ. الوسائط المقاومة: معظم الأحماض الضعيفة والقواعد الضعيفة والمذيبات العضوية وزيوت التشحيم والبخار عالي الحرارة والماء الساخن.
ب. الوسائط غير المقاومة: 98% من حمض الكبريتيك المركز، وحمض الكبريتيك المدخن، والهيدروكربونات المهلجنة ذات درجة الحرارة العالية، والتي تسبب التورم والتآكل والانحلال.
ج. مقاومة التحلل المائي: تقاوم التحلل والتورم أثناء الغمر لفترة طويلة في البخار ذي درجة الحرارة العالية والماء المغلي.
د. الخمول المادي: لا توجد هجرة أيونية، ولا تلوث سطحي لرقائق السيليكون أو المعادن أو المواد المطاطية.
يعد هطول الأمطار المنخفض للغاية وإطلاق الغازات الفراغية من المؤشرات الإلزامية الأساسية لفيلم PEEK غير المعبأ من الدرجة الطبية وأشباه الموصلات.
ترشيح المعادن الثقيلة: ≥1 جزء في المليون، متوافق مع معايير FDA 21 CFR 177.2415 وGB 4806.7.
اجتاز اختبارات التوافق الحيوي USP Class VI وISO 10993 دون أي سمية للخلايا أو حساسية للجلد أو انحلال الدم.
إجمالي هطول الأيونات المعدنية: أقل من 50 جزء في المليون؛ محتوى المعدن الثقيل الفردي Na، K، Fe، Cu، Zn: <10 جزء في المليون.
إطلاق الغازات بالفراغ (ASTM E595، 200 درجة مئوية/24 ساعة): TML ≥1.0%، CVCM ≥0.1%.
لا يوجد ترسيب متطاير للسيليكون أو الفوسفور أو الكبريت، ولا يسبب أي تلوث لغرف التفريغ والرقائق ومعدات الحفر.
1. يتميز بترسيب الأيونات المعدنية المنخفض للغاية، وإطلاق الغازات الفراغية المنخفضة، وغبار الحشو الصفري، ومقاومة خدش الرقاقة ومقاومة ممتازة للحفر والمواد الكيميائية المسببة للتآكل القوية، ويتم استخدام فيلم PEEK الطبيعي على نطاق واسع في تصنيع رقائق أشباه الموصلات. تشمل التطبيقات النموذجية المواد الاستهلاكية لنقل الرقاقات، والتركيبات الدقيقة للحفر، والطلاء، وزرع الأيونات، وتلميع CMP، وعمليات التنظيف الرطب.
2. مع عدم هطول الأصباغ، والخمول البيولوجي، ومقاومة البخار المتكرر عند 134 درجة مئوية، وتعقيم EO وغاما، وانخفاض ترشيح المعادن الثقيلة، فإن الفيلم مناسب للأجهزة الطبية والمجالات الطبية الحيوية، بما في ذلك الأجهزة القابلة للزرع، والمواد الاستهلاكية الجراحية التي يمكن التخلص منها، ومعدات التشخيص والتعقيم.
3. يوفر فيلم Virgin PEEK عزلًا عاليًا، وفقدان عازل منخفض، وهيكل مرن رقيق، وتركيبة خالية من الهالوجين ومقاومة عالية لدرجة حرارة الانحسار. يتم اعتماده على نطاق واسع في الإلكترونيات الدقيقة، ومعدات الترددات الراديوية 5G، والإلكترونيات الاستهلاكية، والفضاء، وأنظمة الأقمار الصناعية المحمولة جواً، والأدوات التحليلية عالية الدقة لظروف العمل القاسية.
ج1: تنتج فروق الأسعار بشكل أساسي عن التحكم في عزل خط الإنتاج وعمليات التلدين الكاملة لضبط الحرارة. يتم إنتاج العديد من المنتجات منخفضة التكلفة على خطوط إنتاج مشتركة دون تنظيف عميق شامل أو معالجة تلدين كاملة، مما يؤدي إلى مخاطر محتملة على الجودة أثناء المعالجة النهائية للعملاء.
ج2: غير مستحسن. تتمتع نظرة خاطفة نقية غير مملوءة بمعامل احتكاك مرتفع نسبيًا وتولد حرارة احتكاك واضحة وتآكلًا في ظل عملية انزلاق مستمرة. يُفضل فيلم PEEK المملوء بالجرافيت أو PTFE لسيناريوهات الانزلاق المقاومة للتآكل.
ج3: يجب إعطاء الأولوية لتقارير COC للراتنج الأساسي وبيانات مؤشر تدفق ذوبان MFI للمنتج النهائي وتقارير الاختبار الحراري DSC. بالنسبة لطلبات الطيران وأشباه الموصلات المتطورة، يلزم بالإضافة إلى ذلك بيانات اختبار إطلاق الغازات المنخفضة. ملاحظة الألوان البصرية وحدها لا يمكنها التحقق من نقاء المادة البكر.
ج4: غير مستحسن. تتميز نظرة خاطفة غير المعبأة بمعامل احتكاك متأصل عالي وتميل إلى توليد الحرارة والتآكل الكاشطة تحت الاحتكاك المستمر. يعد فيلم PTFE أو فيلم PEEK المعدل المملوء بالجرافيت أكثر ملاءمة لتطبيقات التآكل المنزلق.
A5: يوفر الفيلم منخفض التبلور صلابة أفضل ومقاومة للانحناء. يوفر الفيلم عالي التبلور صلابة أعلى ومقاومة فائقة للتآكل. يتم التحكم بدقة في مستوى التبلور من خلال معلمات معالجة أسطوانة التبريد.
ج6: لا. إذا كان راتنج PEEK المعاد تدويره يعاني من حد أدنى من التدهور الحراري، فإن منحنى انصهار DSC الخاص به يكون مطابقًا تقريبًا لمنحنى الراتنج البكر. مطلوب حكم شامل يجمع بين بيانات مؤسسات التمويل الأصغر وخصائص الشد وشهادة الراتنج الأصلية للتحقق الدقيق.
