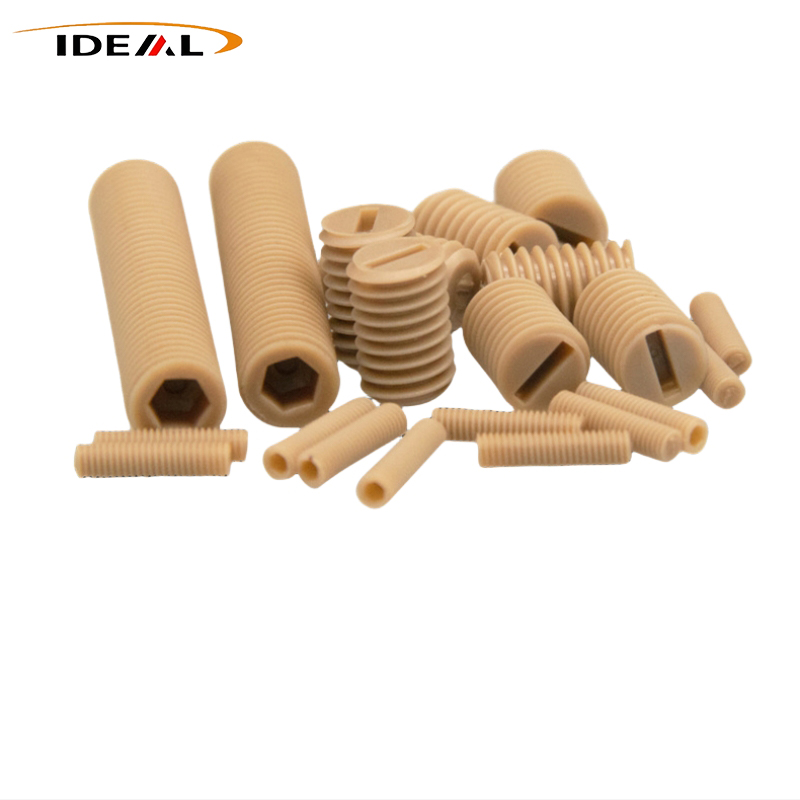

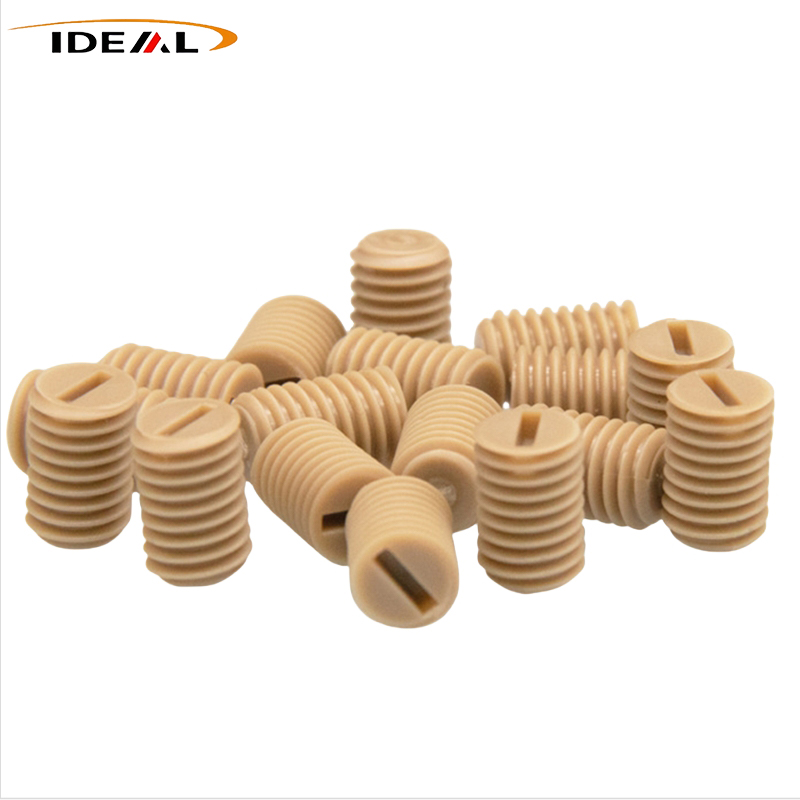

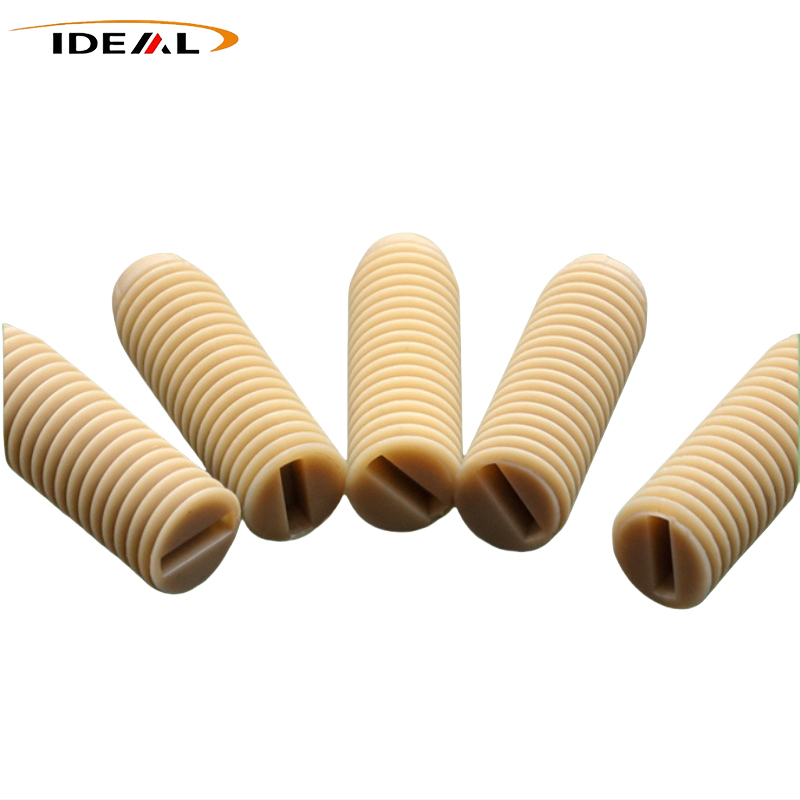

مسامير مجموعة PEEK، والتي تسمى أيضًا براغي PEEK Grub، مصنوعة من ركيزة بولي إيثرثركيتون عالية الأداء (PEEK) وآلة CNC دقيقة. إنها عبارة عن براغي مقطوعة الرأس تعتمد على القفل الملولب لتحقيق موضع المكونات، ومقاومة الارتخاء، والتثبيت. لا تحتوي على أي معدن، فهي توفر قوة عالية وقدرة على التكيف مع ظروف العمل الخاصة. تخدم شركة قوانغتشو آيديال، كمصنع مصدر، مجموعة واسعة من عملاء المعدات الصناعية، وتدعم كلاً من التخصيص القياسي الموجود وغير القياسي.
مجموعة براغي PEEK من البلاستيك المثالي مصنوعة بدقة باستخدام الحاسب الآلي من PEEK البكر أو 30% من ألياف الكربون المقواة PEEK. يسمح تصميمها بدون رأس بالتركيب المريح لتحديد موضع المكونات والتثبيت المحوري ومكافحة الدوران حيث يلزم العزل الكهربائي أو الخصائص غير المغناطيسية أو المقاومة الكيميائية أو مقاومة درجات الحرارة.
| اسم المنتج | مجموعة مسامير بولي إيثيركيتون |
| مادة | نظرة خاطفة فيرجن، 30% من ألياف الكربون المقواة |
| لون | أسود، بيج (ألوان مخصصة متاحة) |
| الأحجام | متري، الإمبراطوري |
| الأحجام المترية القياسية | M2، M2.5، M3، M4، M5، M6، M8 |
| الأحجام المخصصة الإمبراطورية المشتركة | #4-40 قيادة الأمم المتحدة، #6-32 قيادة الأمم المتحدة، #8-32 قيادة الأمم المتحدة، #10-24 قيادة الأمم المتحدة، 1/4-20 قيادة الأمم المتحدة |
| التسامح الطول الكلي | ± 0.10 مم؛ دقة التفاوتات المخصصة للتليين تصل إلى ±0.05 مم |
| دقة الموضوع | متري 6 جرام، إمبريال 2A، تم اختبار مقياس Go/No-Go |
| خشونة السطح | وجه الخيط: Ra<3.2μm؛ جدار الأخدود السداسي الداخلي: Ra<1.6μm، سطح نهاية الشد: Ra<3.2μm |

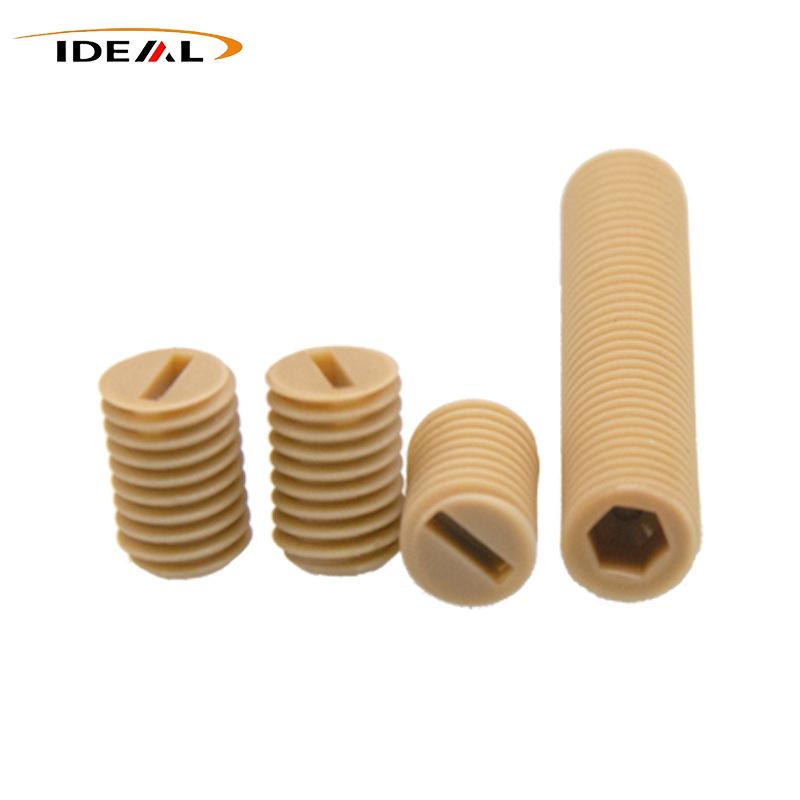

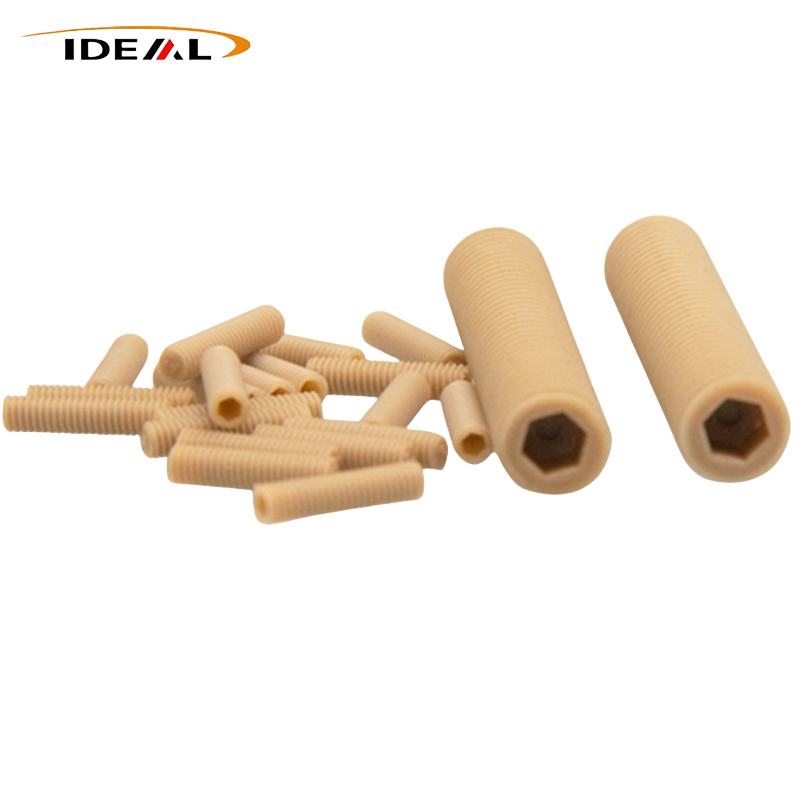

تستخدم مجموعة براغي PEEK هيكلًا بدون رأس مع خيط خارجي كامل ومحرك سداسي داخلي. يمكن غرس المسمار بالكامل في فتحة ملولبة، دون ترك أي رأس بارز بعد التثبيت.
يمنع التصميم المجوف أداة التثبيت من التداخل مع المكونات المحيطة. يتصل طرف الشد بجزء التزاوج مباشرة من أجل تحديد الموضع والتثبيت.
1.عمود ملولب بالكامل للتركيب المجوف.
2.أخدود سداسي داخلي للشد.
3.نهاية تشديد مسطحة للاتصال المباشر مع مكون التزاوج.
وتتمثل المهمة الرئيسية في التثبيت وتحديد المواقع بدلاً من التثبيت بالشد. يمكن للمسمار تثبيت الأعمدة والأكمام والبطانات في موضعها، وتقييد الحركة المحورية ومنع الدوران النسبي.
يمكن أيضًا تعديل عمق الإدخال للتحكم في موضع المكون أو خلوصه، مما يسمح للمسمار بالعمل كمسمار حد أو تعديل.
يوفر البلاستيك المثالي نظرة خاطفة بكر و30% من ألياف الكربون المعززة. يعتمد اختيار المواد على ما إذا كان التجميع يتطلب العزل الكهربائي والأداء غير المغناطيسي أو الأداء الميكانيكي العالي والمتعلق بالتآكل.
توفر Virgin PEEK مقاومة كهربائية عالية وعزلًا وسلوكًا غير مغناطيسي. ترتبط هذه الخصائص بمعدات التصوير بالرنين المغناطيسي، والمعدات الكهربائية ذات الجهد العالي، ووحدات بطاريات الطاقة الجديدة، ومعدات أشباه الموصلات، ومعدات الاختبار البصري.
تم تصميم PEEK المقوى بألياف الكربون بنسبة 30% لتطبيقات تحديد المواقع ذات درجات الحرارة العالية والمقاومة للاهتراء والثقيلة حيث لا يتطلب العزل الكهربائي. لا ينبغي أن يحل محل PEEK البكر حيث يكون العزل أو الأداء غير المغناطيسي أو متطلبات غرف الأبحاث لأشباه الموصلات ضرورية.
إن الحجم الصغير والخيوط الرقيقة والأخدود السداسي الداخلي يجعل المعالجة الدقيقة أمرًا مهمًا. تنص المعلومات الفنية المقدمة على أن تطبيقات القفل الصناعي يتم تصنيعها بشكل أساسي باستخدام الحاسب الآلي من قضبان PEEK المبثوقة بدلاً من قوالب الحقن.
تتميز PEEK بلزوجة ذوبان عالية، مما يجعل التعبئة الكاملة للهياكل الملولبة الصغيرة صعبة أثناء قولبة الحقن. يمكن أن تؤثر خطوط اللحام والمسام الداخلية وتجويفات الانكماش وملامح الخيوط غير المكتملة على أداء عزم الدوران. تتجنب التصنيع باستخدام الحاسب الآلي مشاكل تشكيل الخيوط المرتبطة بالقولبة.
تستخدم شركة Ideal Plastic مخارط CNC وآلات الطحن CNC ومراكز التصنيع CNC ومراكز التصنيع ذات خمسة محاور. تستخدم المعالجة تركيبات مناسبة وأدوات كربيد حادة، مع التحكم في سرعة القطع ومعدل التغذية وفقًا لهيكل PEEK الصغير.
يمكن أن تحتوي قضبان PEEK المبثوقة على إجهاد متبقي. قد تؤدي إزالة المواد أثناء التصنيع إلى تحرير هذا الضغط والتسبب في تغيرات الأبعاد أو التواء، خاصة عندما يتعرض الجزء النهائي لاحقًا لدرجات حرارة مرتفعة.
وبالتالي، تستخدم العملية الموردة مراحل التخشين والتشطيب مع التلدين عند الحاجة. يساعد التحكم في الضغط على تقليل مخاطر تشقق الخيوط، وتشقق الأخدود السداسي الداخلي، والالتواء، وانحراف الأبعاد.
يغطي فحص الجودة التحقق من المواد وفحص القطعة الأولى والفحوصات أثناء العملية والفحص النهائي.
1.يتم فحص مادة شريط PEEK ودفعة الإنتاج قبل التشغيل الآلي.
2.يتم التحقق من أبعاد القطعة الأولى وحالة الخيط ومظهره.
3.يتم فحص الأبعاد والمظهر وحالة الأدوات أثناء الإنتاج.
4.يشمل الفحص النهائي أخذ عينات الأبعاد الرئيسية والفحص البصري واختبار عزم الدوران للعينات.
تعتبر مقاييس الخيوط واختبار عزم الدوران مطلوبة لأنه لا يمكن تأكيد الشقوق الدقيقة الداخلية من خلال الفحص البصري وحده.
ملف تعريف الخيط المطلوب كامل وحاد، بدون نتوءات أو حواف ملفوفة أو حواف محترقة. يحتوي كلا طرفي الخيط على أدلة مشطوفة. يحتوي الأخدود السداسي الداخلي على جدار داخلي أملس دون تلف في الفتح، بينما يظل طرف الشد مسطحًا وخاليًا من التمزقات أو الشقوق.
يعتمد تطبيق براغي PEEK على الخواص الحرارية والكهربائية والكيميائية والميكانيكية والخواص المتعلقة بالفراغ بدلاً من التثبيت للأغراض العامة.
1.المعدات ذات درجة الحرارة العالية: توفر معلومات المواد المقدمة نطاقًا لدرجة حرارة التشغيل على المدى الطويل من 50 إلى 250 درجة مئوية، ودرجة حرارة التزجج التي تبلغ حوالي 143 درجة مئوية ودرجات حرارة الذروة قصيرة المدى من 280 إلى 300 درجة مئوية.
2.المعدات الكهربائية: يمكن لشركة Virgin PEEK توفير العزل حيث يمكن لمكونات التثبيت المعدنية أن تخلق مسارات موصلة أو دوائر قصيرة أو مخاطر حدوث قوس كهربائي.
3.المعدات الحساسة للمغناطيس: الخصائص غير المغناطيسية لـ PEEK النقي ذات صلة بالتصوير بالرنين المغناطيسي وأجهزة الاستشعار ومعدات القياس البصري.
4.معدات أشباه الموصلات والفراغ: تتميز PEEK البكر عالية النقاء بانبعاث غاز منخفض وهطول أيونات منخفض. بعد التلدين والتفريغ والتنظيف بالموجات فوق الصوتية، يمكن استخدامه في البيئات ذات الصلة بالفراغ.
5.مجموعات تحديد المواقع: الهيكل بدون رأس مناسب للأعمدة والأكمام والبطانات والمكونات الأخرى التي تتطلب وضعًا غائرًا أو تثبيتًا مضادًا للدوران.
إن براغي مجموعة PEEK هي عبارة عن مكونات لتحديد الموضع والتثبيت بدلاً من براغي التثبيت عالية الشد. وهي غير مخصصة لوصلات الشد شديدة التحمل.
يجب أن يتبع اختيار المواد أيضًا متطلبات التطبيق. يلزم استخدام Virgin PEEK عندما يكون العزل أو السلوك غير المغناطيسي أو نظافة أشباه الموصلات أمرًا مهمًا. تم تصميم PEEK المقوى بألياف الكربون للتطبيقات التي تتطلب أداءً ميكانيكيًا عاليًا ومتعلقًا بالتآكل دون متطلبات العزل.
ج: الأبعاد الخارجية يمكن أن تلبي متطلبات DIN913/DIN916. تتطلب تطبيقات درجات الحرارة المرتفعة النظر في التمدد الحراري والإجهاد المتبقي.
ج: التليين يقلل بشكل أساسي من الإجهاد المتبقي ويحسن استقرار الأبعاد على المدى الطويل. لا يقلل بشكل مباشر من تحمل المعالجة.
ج: لا، إن Pure PEEK مطلوب لتطبيقات غرف الأبحاث العازلة وغير المغناطيسية وأشباه الموصلات.
ج: لا يتم تخزين الأحجام الإمبراطورية أبدًا. يتم تصنيعها باستخدام الحاسب الآلي وفقًا للحجم والكمية المطلوبة.
ج: نعم. يمكن استخدام ضبط عمق الإدخال للتحكم في موضع المكون أو خلوصه.
ج: لا يمكن للفحص البصري وحده تحديد الشقوق الدقيقة الداخلية. يتم استخدام مقاييس الخيط واختبار عزم الدوران للتحقق.
