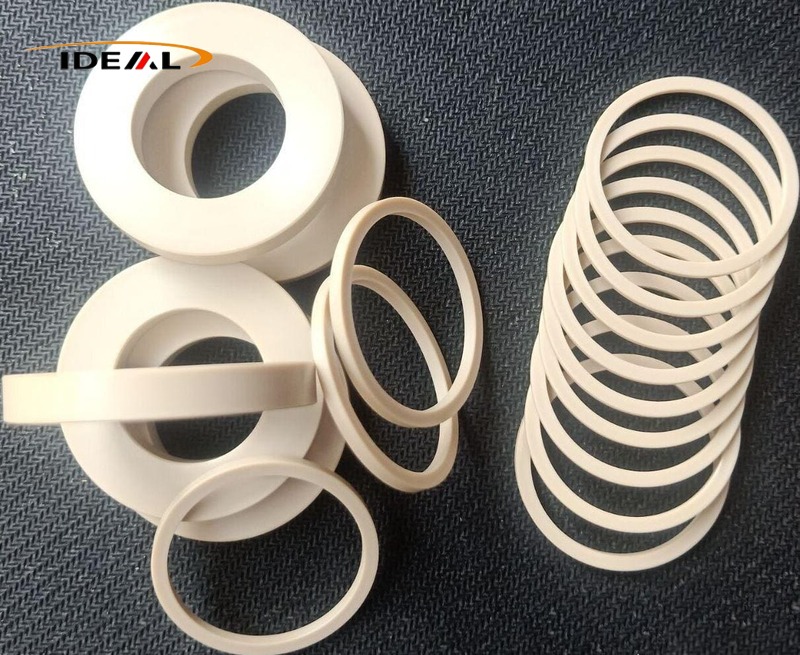

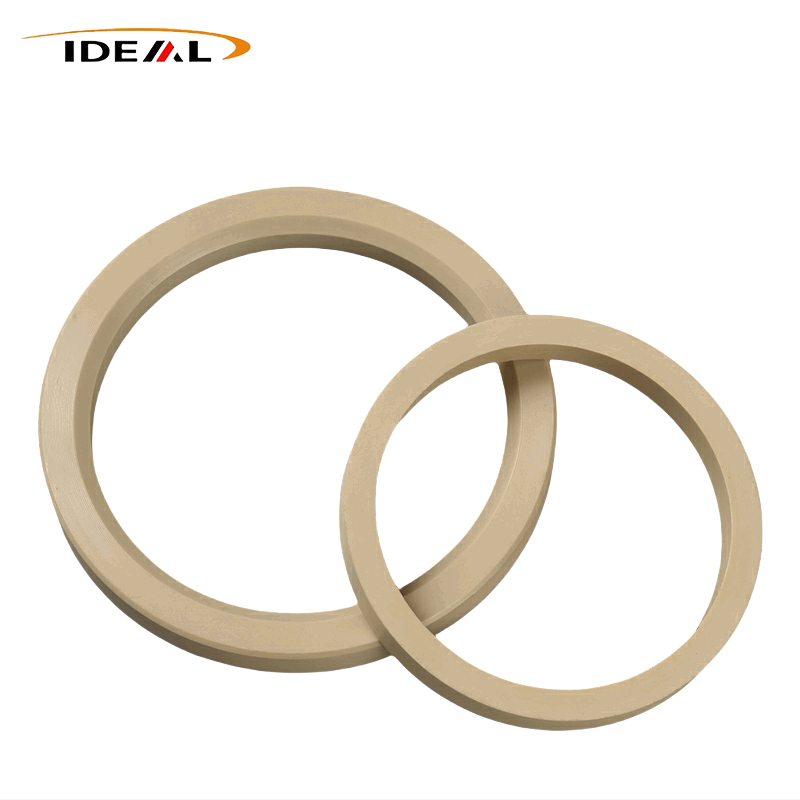

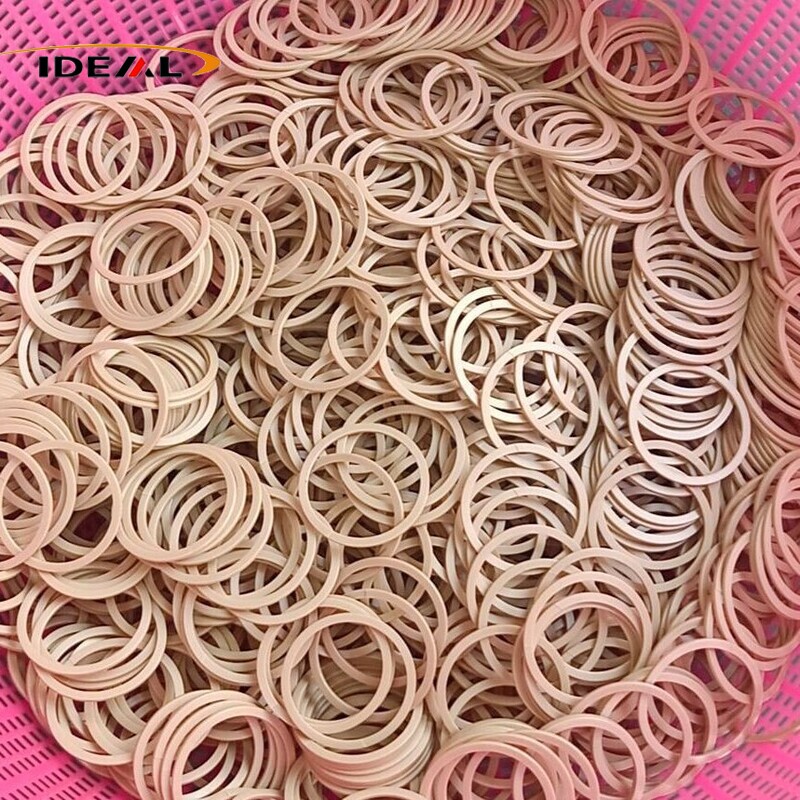

إن حلقات الختم PEEK من شركة Ideal Plastic Factory عبارة عن مكونات بلاستيكية هندسية عالية الأداء مصممة للختم والدعم، وتتميز بالصلابة العالية ومقاومة الزحف. تم تصنيعها باستخدام الآلات CNC الدقيقة والقولبة بالحقن ذات درجة الحرارة العالية - والتي تكملها التلدين لتخفيف الضغط - وتوفر هذه المنتجات دقة أبعاد عالية وجودة متسقة من دفعة إلى دفعة. نحن ندعم الإنتاج المخصص بناءً على الرسومات غير القياسية وأخذ العينات الصغيرة وطلبات التصدير على نطاق واسع.
نظرة خاطفة على حلقات الختم التي تقدمهامصنع البلاستيك المثاليعبارة عن مكونات دعم وختم حلقي عالية الأداء مصنوعة من مادة أساسية من مادة البولي إيثيريثيركيتون. يستخدمها العملاء عادة كحلقات توجيه، وحلقات دعم، وحلقات دعم مضادة للبثق، والتي تتلاءم تمامًا مع كل من أخاديد الختم الديناميكية والثابتة.
تخدم هذه المكونات الحلقية أغراضًا عملية متعددة في وقت واحد: توجيه الحركة، ومقاومة التآكل الكاشط، وتحمل الأحمال الهيكلية، ومنع بثق الختم. أحد التفاصيل الرئيسية الجديرة بالملاحظة: تقريبًا جميع حلقات الختم المصنوعة من مادة البولي إيثيريثيركيتون المستقلة تفتقر إلى الخصائص المرنة المتأصلة في المطاط. للحصول على أداء الختم المناسب، يجب أن تكون متطابقة مع الأجزاء المرنة المساعدة.
عند وضعها ضد حلقات الختم PTFE والنايلون، توفر بدائل PEEK مقاومة أقوى بكثير للزحف في ظل ظروف العمل القاسية: الحرارة العالية والضغط المرتفع والسوائل الكيميائية المسببة للتآكل. إنها تعمل بشكل فعال على حل نقاط الألم الصناعية المتكررة التي تظهر مع الأختام التقليدية، بما في ذلك تشوه التدفق البارد، وتحول الأبعاد والانهيار المبكر. وبفضل هذه السمات الموثوقة، يتم دمجها على نطاق واسع في مجموعات منع التسرب للمعدات الصناعية المتميزة عبر العديد من القطاعات.
في التشغيل في العالم الحقيقي، تعمل حلقات الختم المصنوعة من البولي إيثركيتون فقط كأسطح منزلقة صلبة تتحمل الحرارة والاحتكاك والتشوه الزحف. كل التحميل المسبق للضغط اللازم للإغلاق الفعال يأتي من أجهزة مرنة خارجية، مثل الحلقات الدائرية والينابيع المعدنية النشطة. هذا الاختلاف الأساسي يميز حلقات الختم المصنوعة من البولي إيثركيتون بشكل أساسي عن حلقات الختم المطاطية الصلبة.
في البيئات ذات الضغط العالي، يتم دفع حلقات الختم المرنة بسهولة بواسطة الوسائط السائلة إلى فجوات التجميع الصغيرة داخل أخاديد الختم. سيؤدي هذا الضغط المستمر في النهاية إلى تمزق المطاط الصناعي.
تم تركيب حلقات PEEK الاحتياطية كحاجز صلب، مما يمنع الحلقات الدائرية من الانبثاق في الخلوصات. يؤدي هذا الإعداد إلى رفع معدل الضغط الإجمالي لنظام الختم بأكمله وإطالة عمر خدمة الحلقات الدائرية المقترنة بشكل كبير.
يتم تركيب هذه الحلقات على المكابس وقضبان المكبس للحركة الترددية أو الدوارة، وتمتص الأحمال الجانبية وتحافظ على المحاذاة المحورية الدقيقة. فهي توقف الاتصال المباشر بين المعدن والمعدن بين المكونات الميكانيكية، وتعوض الانحراف الشعاعي الناتج أثناء تشغيل المعدات، وتحمي عناصر الختم الداخلية من التلف الناتج عن الأحمال الجانبية غير المتساوية.
|
غرض
|
تفاصيل المواصفات
|
|---|---|
|
اسم المنتج
|
حلقات إغلاق PEEK (بولي إيثر إيثر كيتون).
|
|
المواد المتاحة
|
نظرة خاطفة نقية غير مملوءة، نظرة خاطفة مملوءة بألياف الكربون، ألياف كربون + جرافيت + PTFE مركبة معدلة مشحمة
|
|
خيارات الألوان
|
البيج (نظرة خاطفة طبيعية)، أسود (درجات معدلة مملوءة)
|
|
عملية التصنيع
|
التصنيع باستخدام الحاسب الآلي الدقيق / صب حقن دقيق بدرجة حرارة عالية
|
|
التسامح الأبعاد
|
التصنيع باستخدام الحاسب الآلي: ±0.02~±0.05 ملم قالب الحقن: ±0.08~±0.10 ملم
|
|
خشونة السطح
|
التصنيع باستخدام الحاسب الآلي: Ra 1.6 - Ra 3.2 قولبة الحقن: Ra 3.2 - Ra 6.3
|
|
الشهادات
|
ISO9001، بنفايات، الوصول
|
|
أنواع المنتجات
|
حلقات توجيه PEEK، وحلقات دعم مقاومة للاهتراء، وحلقات PEEK الاحتياطية
|
تم تصميم حلقات الختم من البولي إيثركيتون خصيصًا لنقاط الختم الدوارة والترددية الديناميكية، وتحافظ على أبعاد ثابتة وسط تقلبات الضغط ودرجة الحرارة. خصائص مدمجة مضادة للزحف ومضادة للتدفق البارد تمنع تشويه الشكل الدائم أثناء الحركة الدورية. بفضل سمات الاحتكاك المنخفض المتأصلة، فإنها تتحمل التأثير الميكانيكي المتكرر وتوفر مقاومة ثابتة للتآكل.
على عكس الأختام المطاطية المرنة التي تعتمد على الارتداد المرن، تتميز حلقات الختم PEEK بصلابة هيكلية عالية، مما يدعم تحديد المواقع بدقة لهياكل الختم الميكانيكية الديناميكية.
في ظل الأحمال المتناوبة المستمرة وتقلبات درجات الحرارة، تتجنب المادة التشوه الدائم. إنه يحافظ على تركيب واجهات الغلق بشكل جيد طوال دورات التشغيل الطويلة، وهو مثالي للأعمدة الدوارة وتجميعات الختم ذات الحركة الخطية.
خصائص طبيعية منخفضة الاحتكاك تقلل من تآكل أجهزة التزاوج. بالنسبة للمعدات ذات الحركة النسبية المتكررة، تعمل حلقات الختم هذه على قطع توليد الجسيمات واستيعاب ظروف العمل الخالية من الزيوت الشائعة في الأتمتة والأجهزة الطبية.
تحافظ PEEK على الشكل المادي المستقر عند الاتصال بالوسائط الهيدروليكية وسوائل القطع والمحاليل الخفيفة المسببة للتآكل. نادرًا ما يحدث التدهور والتورم بسبب العوامل الكيميائية غير المؤكسدة، التي تستخدم معدات التحكم في السوائل التي تعمل في بيئات معتدلة العدوانية.
تم تصميم هذه العناصر المنزلقة لتكوينات منع التسرب المدمجة بما في ذلك Stepseals وGlyd Rings، وتعمل دائمًا مع اللدائن ذات الحلقة O.
توفر الحلقات الدائرية قوة شد مسبق متسقة، بينما تتصل الأسطح المنزلقة PEEK مباشرة بسوائل العملية ونظيراتها من الاحتكاك. إنهم يتحملون مسؤولية مقاومة التآكل المنزلق واحتواء السوائل. يتم تطبيق هذه المنتجات على نطاق واسع على الأسطوانات الهيدروليكية الترددية ذات الضغط العالي وتجميعات الختم الدوارة.
بمجرد تركيبها داخل الأخاديد المخصصة، يتم ضغط المكونات المرنة (الحلقات الدائرية في معظم الحالات) وتنتج قوة تحميل مسبق شعاعي. تضغط هذه القوة الثابتة على حلقة الختم PEEK بقوة على سطح الختم المتزاوج، إما على سطح العمود الخارجي أو جدار الأسطوانة الداخلي.
مع الوجوه النهائية المصنعة بدقة، تتناسب حلقات PEEK بشكل وثيق لملء الفجوات المجهرية ومنع تسرب السوائل. مع ارتفاع الضغط المتوسط الداخلي، يتم ممارسة ضغط أكبر على حلقة الختم. يزداد ضغط التلامس بين الأسطح المتطابقة وفقًا لذلك، مما يتيح أداء إغلاق ذاتي الشد يتم تنشيطه بالضغط.
تعمل الأجزاء المرنة على إخراج ضغط التحميل المسبق المستقر بشكل مستمر، مما يحافظ على التصاق حلقة الختم PEEK بإحكام بأسطح التزاوج المتحركة طوال الوقت.
يعمل ضغط سائل النظام على الجانب الخلفي لكل حلقة نظرة خاطفة. إنه يدفع شفة الغلق إلى الخارج لتعزيز الضغط المحدد للتلامس، وبالتالي تشكيل تأثير إغلاق ذاتي مستدام.
غلاف منزلق PEEK على شكل حرف U يغلف زنبركًا معدنيًا نشطًا بالداخل. عند التثبيت، يتوسع الزنبرك المضغوط إلى الخارج لدعم حلقة PEEK المنزلقة المفتوحة، وبناء التحميل المسبق للاتصال الأولي من أجل الختم.
سوف تحدث تقلبات في درجات الحرارة وتآكل طفيف في المواد الكاشطة بعد التشغيل لفترة طويلة. يرتد الزنبرك الداخلي تدريجيًا للتعويض عن اختلافات الأبعاد، ويمكن الحفاظ على ضغط اتصال الختم المستقر طوال دورة الخدمة بأكملها.

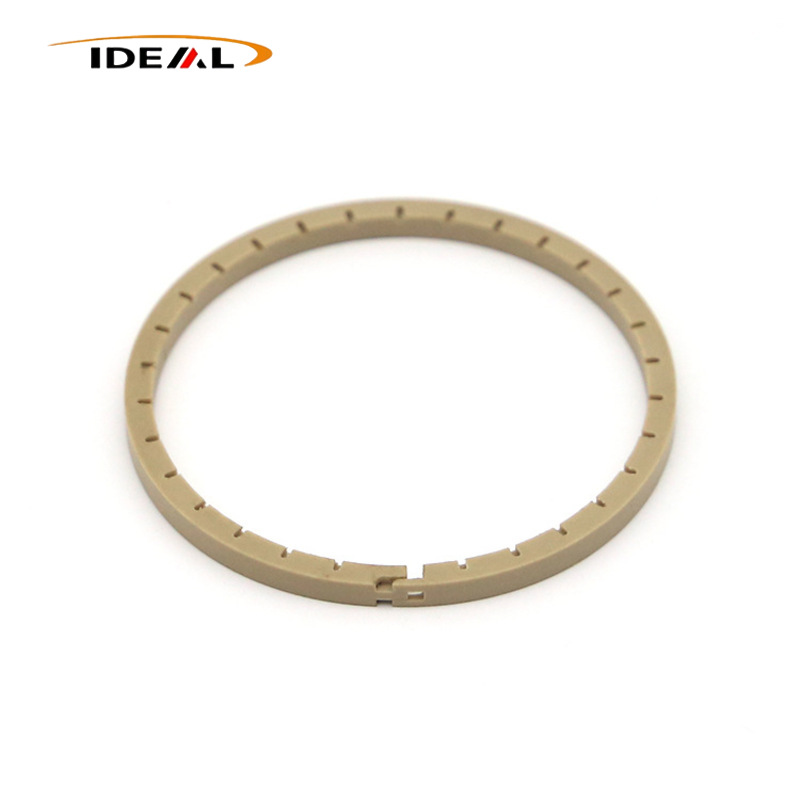

تم تصميم القطع المنقسمة حصريًا لتبسيط عملية التثبيت في الأخاديد المانعة للتسرب.
الشقوق الحلزونية:بعد التجميع والضغط، يتحول جانبا القطع الحلزوني ضد بعضهما البعض ويغلقان تمامًا. يتم التخلص من مسارات التسرب إلى حد كبير، مما يجعل هذا التصميم مناسبًا لسيناريوهات الضغط العالي التي تتطلب تسربًا للسوائل قريبًا من الصفر.
القطع المستقيمة والقطع الزاوية البسيطة:تظل فجوات التسرب الدقيقة في موضع الشق بعد التثبيت. لا تنطبق هذه الأنماط على الختم الديناميكي عالي الضغط الذي يتطلب تسربًا صفريًا تمامًا.
لهذا السبب، تظل الحلقات المنقسمة الحلزونية أو الحلقات الصلبة غير المشقوقة المكونة من قطعة واحدة هي الخيار الأفضل لتطبيقات الختم الديناميكي عالي الضغط.
بفضل القوة المجمعة لمقاومة الزحف، والثبات الحراري، والخمول الكيميائي، ومقاومة التآكل، يتم نشر حلقات الختم من البولي إيثركيتون على نطاق واسع للآلات الصناعية المتميزة التي تعمل تحت حرارة عالية، وضغط شديد، ومحيط مسبب للتآكل، وبيئات عمل فائقة النظافة.
يتم تطبيقه داخل أخاديد الختم للأسطوانات الهيدروليكية ذات الضغط العالي وصمامات المؤازرة ومشعبات الصمامات كحلقات دعم أو حلقات احتياطية. إنها تمنع بشكل فعال البثق الناتج عن ارتفاع ضغط السوائل وتطيل دورة الخدمة لمكونات الختم المطابقة. بالنسبة لظروف الضغط ثنائي الاتجاه، يمكن تركيب هذه الحلقات على جانبي مجموعة الختم.
يتم تركيبها بشكل شائع في أدوات قاع البئر ومجموعات إغلاق رؤوس البئر. في مواجهة الحرارة الشديدة والضغط العالي ووسائط النفط والغاز المسببة للتآكل في قاع البئر، تضمن قدرتها القوية على مقاومة الزحف تشغيلًا مستقرًا على المدى الطويل. يوصى بشدة باستخدام الحلقات المدمجة الصلبة غير المنقسمة في ظروف الخدمة ذات الضغط العالي للغاية.
تستخدم في غرف التفريغ وصمامات خطوط أنابيب الغاز. تعد درجة PEEK البكر غير المملوءة إلزامية هنا لإطلاق الغازات المنخفضة للغاية، والتي تحمي أختام FFKM/O-ring. يُحظر استخدام متغيرات PEEK المملوءة بالكربون لمثل هذه التطبيقات تمامًا.
مثبتة على موصلات المفاعل وخطوط أنابيب مرشح الضغط العالي. تحافظ هذه الحلقات على أداء مستقر عند تعرضها للأحماض والقلويات والمذيبات العضوية المتنوعة.
مناسبة لختم السوائل ذات الضغط العالي على صمامات الطاقة الهيدروجينية ومعدات اختبار تخزين الطاقة.
مثالي لمجموعات صمامات السوائل المعرضة لنطاقات واسعة من درجات الحرارة ودورات التعقيم المتكررة التي تتطلب معايير نظافة صارمة.
- ركز على حلقات الختم PEEK عالية الأداء للمعدات الصناعية الهامة
- متخصص في التصميم المخصص والإنتاج الضخم المستقر
- الهدف: حل أعطال الختم التي لا تستطيع المنتجات القياسية حلها
- تنبثق الأختام أو تنكسر تحت ضغط عالٍ
- تشوه أو تشوه أو تسرب عند درجات حرارة مرتفعة
- تآكل أو انتفاخ في السوائل الكيميائية
- تبلى بسرعة في الحركة الترددية/الدورانية
- عدم تناسق الأبعاد مما يؤدي إلى فشل التجميع
- التوقف غير المخطط له وارتفاع تكاليف الصيانة
- نحن نتحكم في الإجهاد المتبقي والتسطيح وانكماش التبلور - وهي عوامل رئيسية يتجاهلها معظم الموردين
- تظل أختامنا مستقرة تحت درجة الحرارة العالية والضغط العالي
- لا تشوه سريع، لا تسرب، لا خدش على الأسطح المتزاوجة
- عمر خدمة أطول وانقطاعات صيانة أقل
- عمليتان موثوقتان: التصنيع باستخدام الحاسب الآلي الدقيق وقولبة الحقن الدقيقة
- التلدين الإلزامي لجميع أختام PEEK لتثبيت الأبعاد
- مراقبة جودة العملية الكاملة من المواد إلى المنتج النهائي
- فحص بصري وأبعاد بنسبة 100% قبل التسليم
- تركيبات مواد قابلة للتخصيص من أجل:
- مقاومة التآكل
- مقاومة التآكل
- أداء العزل
- مستقر في ظروف العمل الديناميكية (الدوارة / الترددية)
- التوافق الكيميائي الممتاز والاستقرار الهيكلي
- الأنظمة الهيدروليكية
- معدات الإنتاج الآلي
- آلات التحكم بالسوائل الطبية
- الأجهزة الدقيقة والأتمتة الصناعية في جميع أنحاء العالم
- الشركة المصنعة لمكونات ختم البلاستيك الهندسية المهنية
- تجربة معالجة نظرة خاطفة ناضجة
- جودة مستقرة، تسليم موثوق، خدمة عالمية
- شريك طويل الأمد للعملاء الصناعيين الذين يحتاجون إلى أختام عالية الأداء
A1: لا. تتميز PEEK بصلابة عالية مع عدم وجود أي مرونة تقريبًا. يتم تسليم كل التحميل المسبق الضغطي المطلوب للإغلاق المحكم بواسطة حلقات دائرية أو نوابض معدنية نشطة. يعمل PEEK فقط كسطح منزلق متين يقاوم التآكل والتآكل الكيميائي.
ج2: ضمن نطاق ضغط معقول، تعمل آلية الشد الذاتي على رفع ضغط التلامس وتعزيز تأثيرات الختم. بمجرد أن يتجاوز الضغط الحد المقدر، سوف يتم بثق الأختام وتلفها دون تركيب حلقات احتياطية بشكل صحيح، مما يؤدي إلى فشل الختم التام على الفور.
A3: في معظم ظروف التشغيل، تعمل كمكونات دعم وحماية صلبة. نظرًا لافتقارها إلى المرونة الجوهرية، يجب تجميعها جنبًا إلى جنب مع أختام مرنة مثل الحلقات الدائرية لتشكيل نظام إغلاق كامل.
ج4: لا ينصح به على الإطلاق. تحمل حشوات الكربون مخاطر إطلاق الغازات والتلوث بالجسيمات. يُسمح فقط باستخدام مادة PEEK النقية غير المعبأة في بيئات إنتاج أشباه الموصلات.
