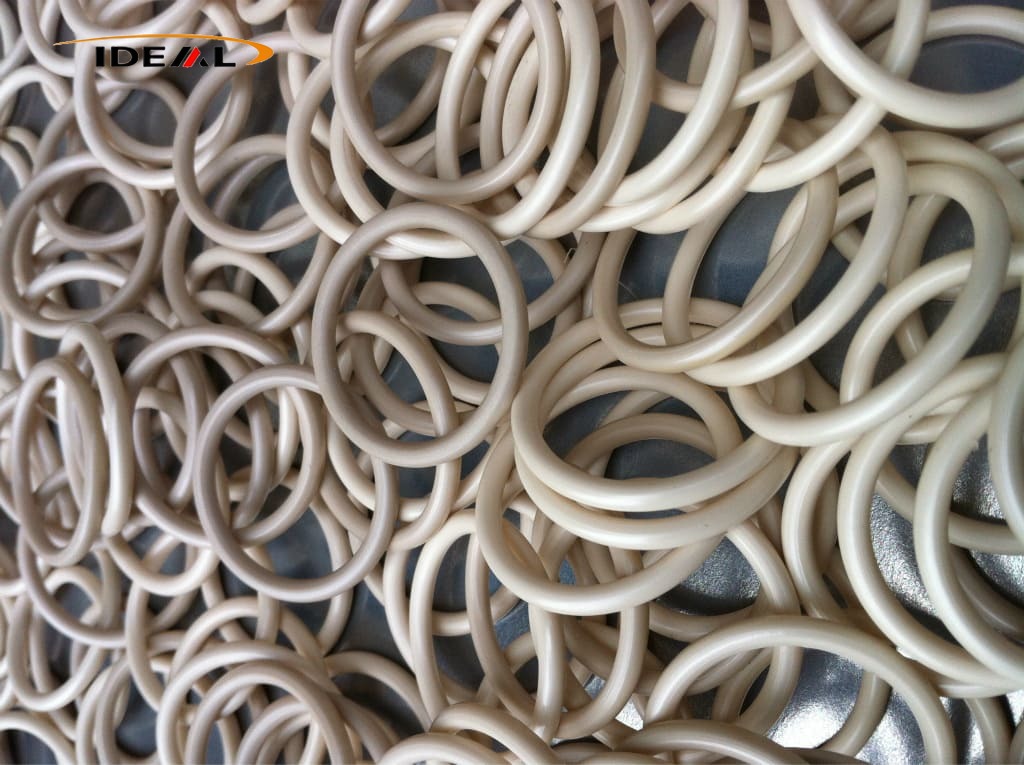

توفر شركة Ideal Plastic حلقات PEEK O بمواصفات AS568 وGB القياسية، بالإضافة إلى الأحجام المخصصة غير القياسية. متوفرة في PEEK البكر والدرجات المعدلة - مثل ألياف الكربون أو الجرافيت المملوءة - يتم تصنيع هذه الحلقات O باستخدام مزيج من الآلات الدقيقة باستخدام الحاسب الآلي وقولبة الحقن ذات درجة الحرارة العالية. تعمل عملية التلدين الشاملة لتخفيف الضغط على التخلص بشكل فعال من مشكلات مثل التشوه والتورم والتسرب الناتج عن التدوير الحراري، مما يضمن دقة الأبعاد واستقرارًا يفوق بكثير الأختام البلاستيكية القياسية. احصل على عرض أسعار!
إن حلقات PEEK O المقدمة من الشركة المصنعة للبلاستيك المثالي هي مكونات مانعة للتسرب ثابتة ودقيقة. لقد تم تصميمها بشكل أساسي للختم الثابت والختم بالحركة الدقيقة بسرعة منخفضة وقصيرة الشوط، وهي قادرة على تلبية متطلبات الختم في ظل ظروف العمل القاسية.
إنها تملأ الفجوات بين الأجزاء المتزاوجة بدقة لمنع تسرب السائل وتسرب الغاز وفقدان الفراغ. وفي الوقت نفسه، فإنها تمنع الغبار الخارجي، والشوائب والملوثات من دخول المعدات، مما يضمن أداء إغلاق شامل موثوق به.
تتميز حلقات PEEK O، التي تتميز بشكل حلقة دائرية ومقطع عرضي دائري، بأخاديد حلقية قياسية مُجهزة مسبقًا على المعدات للتثبيت. تم تصنيعها وفقًا لمعايير AS568 الأمريكية ومعايير القياس الوطنية، وهي تدعم الإنتاج القياسي واسع النطاق مع توافق عالمي ممتاز.
تختلف حلقات PEEK O بشكل أساسي عن حشوات PEEK ولا يمكن استبدالها بشكل تعسفي. يتم تطبيق حلقات PEEK O من أجل الختم من النوع الأخدود لتحقيق الختم الثابت المستقر والختم الديناميكي الطفيف. في المقابل، تتميز حشوات PEEK بخطوط خارجية مرنة وخيارات سمك متنوعة وملامح قابلة للتخصيص. إنها تحقق إحكام إغلاق مساحة كبيرة عن طريق ضغط سطح الفلنجة وهي مناسبة لمختلف أسطح إحكام الفلنجة المسطحة العريضة.
يُمنع منعا باتا استبدال حشوات الحافة بحلقات PEEK O. ستتسبب منطقة التلامس الصغيرة جدًا للحلقات O في ضغط غير متساوٍ على أسطح الفلنجة وتزيد بشكل كبير من خطر فشل الختم.
مصنوع من مادة PEEK عالية الجودة، المنتج لديه نقطة انصهار عالية، وسيولة ذوبان ضعيفة وانكماش واضح في التبلور، مما يوفر استقرارًا هيكليًا عاليًا وقدرة على التكيف مع ظروف العمل الصناعية القاسية.
باعتبارها أجزاء ختم ثابتة صلبة ودقيقة، فإن المنتجات قابلة للتطبيق على الختم الثابت والختم بالحركة الدقيقة منخفضة السرعة في ظل الظروف القاسية. إنها تمنع بشكل موثوق تسرب السوائل والغازات، وتتجنب فقدان الفراغ، وتعزل الملوثات الخارجية، وتحافظ على أداء إغلاق مستقر على المدى الطويل.
من خلال اعتماد هيكل دائري موحد بمقطع عرضي دائري، تتلاءم الحلقات الدائرية بشكل مثالي مع الأخاديد الحلقية القياسية. يضمن الاتصال الداخلي المحكم الختم الثابت المستقر وتأثيرات الختم الديناميكية الطفيفة.
تم تصنيعها بشكل صارم وفقًا لمعايير AS568 الأمريكية والمعايير المترية الوطنية، وتتميز المنتجات بمواصفات موحدة، مما يدعم الإنتاج الصناعي الموحد واسع النطاق بعالمية قوية وقدرة على التكيف.
تتمتع حلقات PEEK O وحشيات PEEK بوضعية تطبيق مميزة. الحلقات الدائرية مخصصة لسيناريوهات الختم من النوع الأخدود، بينما تتكيف حشوات PEEK القابلة للتخصيص مع إغلاق الحافة المسطحة ذات المساحة الكبيرة. يحظر الاستبدال التعسفي لتجنب مخاطر فشل الختم.
من خلال الاستفادة من الخصائص الكامنة في مادة PEEK، تتمتع المنتجات بمقاومة درجات الحرارة العالية بفضل نقطة الانصهار العالية. تضمن سيولة الذوبان الضعيفة والانكماش الكبير في التبلور استقرارًا هيكليًا عاليًا للتشكيل، ومناسبة للخدمة طويلة المدى في البيئات الصناعية المعقدة والقاسية.
يضمن هيكل الختم الاحترافي من نوع الأخدود ضغطًا موحدًا وتركيبًا محكمًا. يختلف عن وضع الضغط المسطح للحشيات، فهو يتجنب بشكل فعال الضغط غير المتساوي على أسطح الفلنجة ويزيل المخاطر الخفية للتسرب وفشل الختم.
|
غرض
|
مواصفة
|
|---|---|
|
اسم المنتج
|
نظرة خاطفة (بولي إيثر كيتون) حلقات دائرية
|
|
مادة
|
نظرة خاطفة غير مملوءة، نظرة خاطفة مملوءة بالكربون، نظرة خاطفة مملوءة بالجرافيت/PTFE
|
|
لون
|
أسود، بيج
|
|
معيار الولايات المتحدة AS568 قطر المقطع العرضي
|
1.78 ملم (0.070 بوصة)، 2.62 ملم (0.103 بوصة)، 3.53 ملم (0.139 بوصة)، 5.33 ملم (0.210 بوصة)
|
|
GB/T3452.1 قطر المقطع العرضي
|
1.80 ملم، 2.65 ملم، 3.55 ملم، 5.30 ملم، 7.00 ملم
|
|
خدمة العينة
|
للتفاوض
|
|
الشهادات
|
ISO9001، بنفايات، الوصول
|
|
التصنيف القياسي للحجم
|
حلقات PEEK O القياسية الأمريكية AS568، حلقات O-PEEK القياسية GB/T 3452.1، تخصيص غير قياسي
|
بالمقارنة مع المواد البلاستيكية ذات الأغراض العامة، فإن تصنيع حلقات PEEK O-Rings يشكل حواجز تقنية أعلى بكثير. تهيمن على الصناعة عمليتان ناضجتان للإنتاج الضخم: التصنيع باستخدام الحاسب الآلي الدقيق وقولبة الحقن الدقيقة ذات درجة الحرارة العالية. تختلف الطريقتان اختلافًا كبيرًا في خصائص الأجزاء النهائية وأحجام الطلبات المناسبة وأقواس التكلفة الإجمالية.
|
وحدة المعالجة
|
وصف تفصيلي
|
|---|---|
|
سير عمل الإنتاج الكامل
|
ابدأ بفحص الجودة لقضبان PEEK النقية والمواد الصفائحية المستوردة. تخضع الفراغات لمعالجة ما قبل التلدين لإزالة الإجهاد الداخلي للمواد الخام مسبقًا. بعد التحويل الأولي باستخدام الحاسب الآلي لتشكيل منتجات نصف نهائية حلقية، يتم تنفيذ الخراطة النهائية الدقيقة لتحسين مقطع المقطع العرضي، تليها معايرة التركيز. ستتلقى جميع قطع العمل التلدين الثانوي لتخفيف الضغط لإزالة إجهاد القطع المتبقي، ثم تمر عبر تلميع السطح وإزالة النتوءات واختبار الأبعاد الكامل قبل التسليم.
|
|
تحديات المعالجة الرئيسية
|
تعتبر قطع العمل الحلقية PEEK ذات الجدران الرقيقة هشة من الناحية الهيكلية. تتسبب طرق التثبيت والقطع التقليدية بسهولة في حدوث اهتزاز ميكانيكي وتشوه مرن. بعد تحرير التركيب، سيؤدي ارتداد المواد إلى عدم الاستدارة والتشوه البيضاوي والأشكال غير المنتظمة، مما يؤدي إلى ضعف دقة التجميع ومخاطر تسرب الختم الخفية.
|
|
حلول التحسين المخصصة
|
تجهيز تركيبات لينة مرنة مخصصة لتفريق ضغط التثبيت المركز وتجنب تشوه البثق المحلي. اعتماد وضع دعم مساحة كبيرة لتعزيز الاستقرار العام لقطعة العمل أثناء المعالجة. قم بمطابقة أدوات القطع الخاصة PEEK الاحترافية وتقليل سرعة التغذية لإضعاف تأثير القطع والاهتزاز. قم بتنفيذ فك تدريجي للتركيبات بعد التشغيل الآلي لمنع تحرير الضغط المفاجئ والتشوه الدائم للأجزاء.
|
|
وحدة المعالجة
|
وصف تفصيلي
|
|---|---|
|
إجراءات صب القياسية
|
يتم تجفيف كريات PEEK بالكامل وتجفيفها من الرطوبة للتخلص من عيوب الرطوبة. يتم صهر المواد الخام بالتساوي في البرميل عند درجة حرارة ثابتة تتراوح بين 360-400 درجة مئوية، ثم يتم حقنها تحت ضغط مرتفع في قالب بدرجة حرارة ثابتة (180-210 درجة مئوية). يتم تطبيق الضغط الدقيق لتوحيد تبلور المواد، يليه تبريد بطيء متدرج. بعد القولبة، تخضع جميع الأجزاء لتخفيف إجهاد التلدين الموحد، والتشذيب السريع والتحقق الشامل من الأبعاد لضمان المنتجات النهائية المؤهلة.
|
|
صعوبات العملية المتأصلة
|
تتميز مادة PEEK ببلورة عالية وانكماش مستمر أثناء مرحلة التبريد والتشكيل. التقلبات الطفيفة في درجة حرارة القالب ستتسبب بشكل مباشر في انكماش غير متناسق للقطر الداخلي وقطر السلك، مما يؤدي إلى عدم استقرار تحمل الأبعاد وتوحيد الدفعة الضعيفة للحلقات O النهائية.
|
|
تدابير التحكم الدقيقة
|
قم بتنفيذ التحكم في درجة الحرارة الثابتة بحلقة مغلقة لكل من البرميل والقالب لتأمين نطاق درجة الحرارة بشكل ثابت وتقليل التباين الحراري. قم بضبط وقت الاحتفاظ بالضغط ومعلمات دورة التبريد لموازنة سرعة تبلور المواد ومعدل الانكماش في جميع الاتجاهات. توحيد الضغط الداخلي للمنتجات النهائية من خلال معالجة التلدين بعد القولبة، مما يؤدي بشكل أساسي إلى تحسين استقرار الأبعاد لحلقات PEEK O المنتجة بكميات كبيرة.
|
حلقات PEEK O مصنوعة من مخزون PEEK البكر الصلب، وهي عبارة عن مكونات إغلاق ثابتة ودقيقة. وتتميز عن الأختام المرنة المصنعة من المطاط أو النايلون أو POM أو PTFE القياسي، فهي توفر قدرة إغلاق يمكن الاعتماد عليها في البيئات القاسية حيث تكافح مواد الختم التقليدية للحفاظ على الأداء.
مدعومًا بتركيبة جزيئية مستقرة، يقاوم PEEK الزحف بشكل ملحوظ. تعمل معالجة التلدين على إزالة الإجهاد الداخلي المتبقي، مما يمكّن هذه الحلقات من الحفاظ على اتصال محكم ضد الأسطح المانعة للتسرب وسط درجات حرارة متقلبة وضغط مستمر. يمكن تمديد دورات صيانة المعدات بشكل كبير.
تتحمل المادة مجموعة واسعة من مواد التشحيم والمبردات والسوائل الهيدروليكية. إنه يتجنب التورم، الذوبان أو التقصف عند تعرضه لمواد تآكل خفيفة، ويناسب نقاط الختم الثابتة على خطوط الأنابيب الكيميائية وأنظمة معالجة السوائل.
يتم تركيب حلقات PEEK O داخل غرف التدفئة والمعدات مع تغيرات متكررة في درجات الحرارة، ولا تنعم أو تتشوه مثل البلاستيك العادي. يتم الحفاظ على الشكل المقطعي الأصلي تحت الحمل، مما يمنع توسيع فجوة الختم والتسرب المستمر في ظل ظروف ثابتة ذات درجة حرارة عالية.
لا يحتوي راتينج قاعدة PEEK على مواد ملدنة أو إضافات متطايرة. يظل الإطلاق المتطاير في حده الأدنى عند درجات الحرارة المرتفعة، مما يمنع تلوث الجسيمات داخل الغرف المغلقة. هذه الخاصية تجعل حلقات PEEK O تستخدم على نطاق واسع لمعدات معالجة رقائق أشباه الموصلات والأوعية المفرغة وآلات التعقيم الطبية.
تم تصنيف حلقات PEEK O-Rings على أنها أختام ثابتة صلبة ودقيقة، وتتميز بقدرتها على تحمل درجات الحرارة العالية، ومقاومة الزحف المتميزة، والخمول الكيميائي، وانخفاض إطلاق الغازات، والتشحيم الذاتي المتأصل. لقد تم تصميمها في المقام الأول من أجل الختم الثابت والختم الترددي الصغير ذو السرعة المنخفضة والقصيرة الشوط، وهي غير مناسبة لخدمات الختم الترددي الديناميكي عالي التردد والسفر الطويل.
تتميز نظرة خاطفة من الدرجة العذراء بتقلبات منخفضة للغاية لتجنب تلوث الغرفة ومقاومة التسرب الدقيق الناجم عن الزحف أثناء التشغيل الفراغي طويل الأمد.
تعمل هذه الأجهزة بحركة مستمرة طفيفة ودورات بدء وإيقاف متقطعة، حيث تكون عمليات إعادة تعبئة الشحوم المنتظمة غير عملية. تتيح خاصية التشحيم الذاتي الطبيعية لـ PEEK التشغيل بدون صيانة.
تواجه المعدات تقلبات شديدة في درجات الحرارة والتعرض للمواد الكيميائية؛ تنتفخ الأختام البلاستيكية القياسية وتتحلل بسهولة في مثل هذه البيئات.
إنه يحافظ على درجات حرارة دورية تتراوح من -60 درجة مئوية إلى 260 درجة مئوية ويقاوم التشوه والتسرب وسط التناوب الحراري المتكرر.
- متخصصون في حلقات PEEK O المخصصة (عناصر الختم البلاستيكية الصلبة)
- مصمم لبيئات درجات الحرارة العالية والضغط العالي والفراغ والتآكل
- يحل محل الأختام المطاطية التقليدية لظروف العمل القاسية
- يزيل التسرب الخفي وفشل الختم المتقطع
- يقاوم التشوه الزاحف تحت الحرارة العالية على المدى الطويل
- يقلل من إطلاق الغازات المتطايرة وتلوث الجسيمات في الفراغ
- يضمن أداء ختم مستقر في المعدات الهامة
- يستخدم راتينج PEEK البكر بنسبة 100% فقط
- لا توجد مواد معاد تدويرها لتطبيقات أشباه الموصلات والتطبيقات الطبية والنظيفة
- يتم اختيار المواد بناءً على ظروف العمل واحتياجات الدقة وحجم الطلب
- إطلاق منخفض للغازات، صفر تساقط للجسيمات، مع تلبية معايير النظافة الصارمة
- يتم تصنيعها وفقًا لرسومات العملاء أو المواصفات القياسية: AS568 / GB/T3452
- رقابة صارمة على القطر الداخلي (ID) وقطر الحبل
- سطح مانع للتسرب منحني خالٍ من الخدوش والخدوش والمسام والشقوق والشوائب
- لا توجد نتوءات أو فلاش أو علامات أدوات مرئية
- خطوط فصل القالب تقع بعيدًا عن مناطق الختم (للأجزاء المقولبة)
- التلدين الإلزامي لجميع حلقات PEEK O الراقية
- يزيل الإجهاد المتبقي من التصنيع والقولبة
- يمنع التشوه وتوسيع الفجوة والتسرب الناتج عن التدوير الحراري
- يضمن استقرار الأبعاد على المدى الطويل

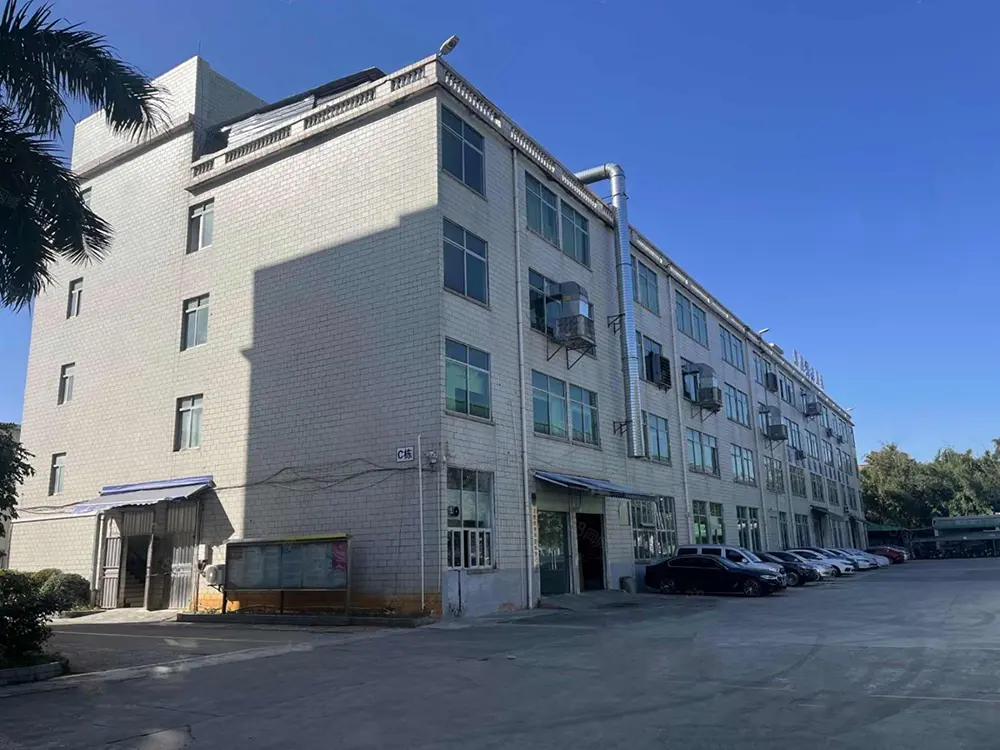

- ورش عمل CNC داخلية دقيقة
- يدعم التخصيص عن طريق الرسومات أو العينات
- القدرة على التصنيع باستخدام الحاسب الآلي والقولبة بالحقن الدقيق
- جودة متسقة للدفعات الصغيرة والإنتاج الضخم
- معدات تصنيع أشباه الموصلات
- الأجهزة الطبية وأنظمة التعقيم
- غرف ومكونات عالية الفراغ
- أدوات الطاقة الجديدة والكيميائية والدقيقة
- المنتجات المصدرة عالميا
- يخدم العملاء الدوليين في صناعات المعدات المتطورة
- التركيز على شراكات الختم طويلة الأجل والمستقرة والموثوقة
A1: التصنيع باستخدام الحاسب الآلي لا يتطلب قوالب مخصصة ويوفر أوقات تسليم أسرع. وهو يدعم الأبعاد المخصصة غير القياسية تمامًا ويوفر تحكمًا أكثر صرامة في الضغط، وهو مناسب تمامًا للعينات وطلبات الدفعات الصغيرة، فضلاً عن تطبيقات الختم عالية الدقة في مجالات أشباه الموصلات والمجالات الطبية. يعتبر القولبة بالحقن فعالة من حيث التكلفة للطلبات كبيرة الحجم ذات الأحجام القياسية، على الرغم من تطبيق رسوم القالب والمهل الزمنية الأطول. يمكنك مشاركة رسوماتك وكمية الطلب وظروف العمل، وسوف نوصي بحل الإنتاج الأكثر ملاءمة وفقًا لذلك.
A2: التلدين يوصى بشدة للأختام المنتشرة في البيئات ذات درجة الحرارة العالية أو الفراغ أو الضغط المستمر. بالنسبة للتطبيقات العامة في درجة حرارة الغرفة ذات الضغط المنخفض، يمكن حذف العملية لخفض التكاليف عند تقييمك.
ج3: أربعة أسباب جذرية شائعة مذكورة أدناه:
① تم تصميم الأخاديد لتناسب الحلقات المطاطية، مما يؤدي إلى معدلات ضغط غير متطابقة؛
② تتخطى الأختام معالجة التلدين وتتشوه تدريجيًا مع إطلاق الضغط المتبقي في ظل ظروف الخدمة؛
③ توجد علامات أداة مرئية أو نتوءات على أسطح الختم؛
④ دقة المعالجة الضعيفة لأخاديد المعدات.
يرجى تقديم معلمات التشغيل ورسومات الأخدود الخاصة بك، وسوف نقوم بتحليل المشكلة واقتراح الحلول المستهدفة.
ج4: هناك حاجة إلى تقييم دقيق للسيناريوهات ذات التأثير الثقيل المستمر والاهتزاز الشديد عالي التردد. يتميز PEEK بصلابة عالية ولكن مرونة منخفضة، لذلك فهو يعمل بشكل أفضل للختم الثابت. بالنسبة للبيئات شديدة الاهتزاز، نقترح تحسين هياكل الأخدود أو استكشاف درجات PEEK المعدلة المملوءة كبدائل.
