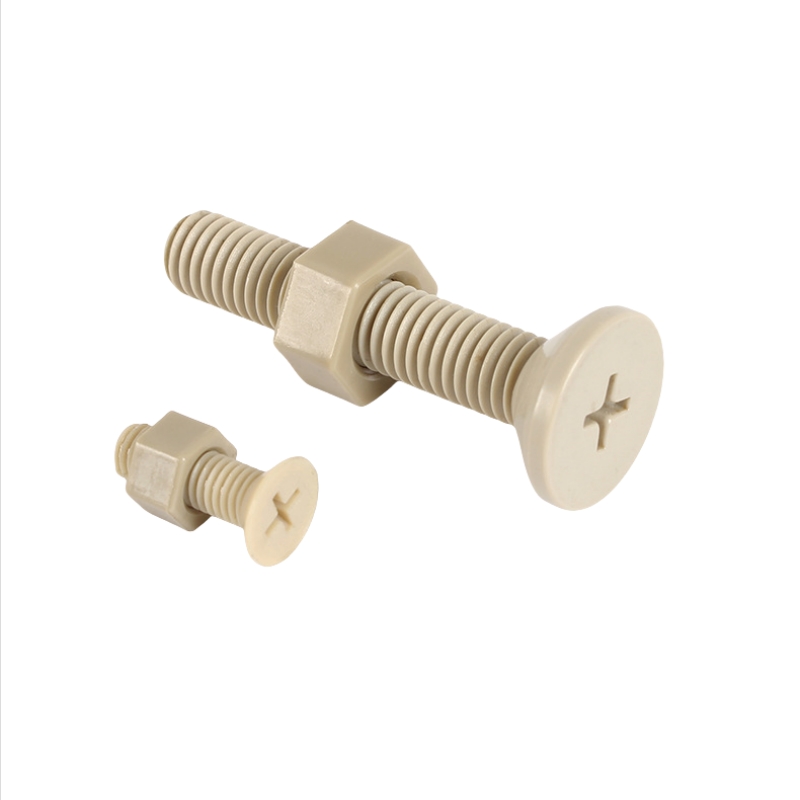

مسامير PEEK، المعروفة أيضًا باسم براغي PEEK أو مثبتات بولي إيثيركيتون، هي مثبتات غير معدنية مصنوعة من مخزون قاعدة PEEK (بولي إيثيركيتون). بالمقارنة مع البراغي المعدنية، فهي توفر مقاومة كيميائية ممتازة، وعزل كهربائي، وأداء غير مغناطيسي ووزن منخفض لتجميع المعدات في بيئات التشغيل القاسية. متوفرة في PEEK البكر والدرجات المعززة، تدعم مسامير PEEK متطلبات مختلفة للقوة ومقاومة التآكل ومقاومة درجات الحرارة واستقرار الأبعاد.
تعتبر شركة Ideal Plastic شركة صينية متخصصة في تصنيع المكونات البلاستيكية الهندسية. تتوفر مسامير PEEK الخاصة بها في شكل PEEK البكر، وPEEK المقوى بألياف الكربون، وPEEK المقوى بالألياف الزجاجية، وPEEK المعدل بمواد التشحيم، مع اختيار خيارات المواد والتصنيع وفقًا لدرجة الحرارة المطلوبة، والتعرض الكيميائي، والخواص الكهربائية، ومتطلبات التآكل والأبعاد.
| اسم المنتج | مسامير بولي إيثر كيتون (نظرة خاطفة). |
| مادة | نظرة خاطفة بكر، 30% نظرة خاطفة مقواة بألياف الكربون، 30% نظرة خاطفة مقواة بالألياف الزجاجية، PTFE + جرافيت + نظرة خاطفة معدلة ومزيتة بالكربون |
| لون | أسود، بيج (ألوان مخصصة متاحة) |
| الأحجام | متري، الإمبراطوري |
| في أحجام المخزون | M2-M12 |
| أحجام مخصصة | M1.6، M1.7 (أحجام صغيرة جدًا)، M14 وما فوق (أحجام كبيرة) لا تتوفر أبدًا في المخزون تقريبًا ويجب تخصيصها باستخدام الحاسب الآلي |
| دقة الموضوع | يتوافق مع معايير الخيط ISO 965 / DIN13؛ الخيوط الخارجية المترية: دقة 6 جرام؛ التطبيقات الدقيقة: 5 جرام؛ UNC الإمبراطوري: الافتراضي 2A. التطبيقات الدقيقة (3A) |
| المحورية (TIR) | الدرجة الصناعية العامة 0.05 مم، درجة دقة أشباه الموصلات 0.02 مم |
| التسامح الأبعاد | التصنيع باستخدام الحاسب الآلي الدقيق: ±0.05mm-±0.02mm، صب الحقن الدقيق بدرجة الحرارة العالية: ±0.15mm-±0.06mm |
تحدد درجة المادة الخصائص الميكانيكية والكهربائية والاحتكاكية والبيئية للمثبت النهائي. تتوفر مسامير PEEK في أربع تركيبات مادية لظروف تشغيل مختلفة.
1. نظرة خاطفة العذراء:صلابة عالية، مقاومة كيميائية، عزل كهربائي، استطالة عالية ومقاومة جيدة للصدمات. مناسبة لغرف فراغ أشباه الموصلات، ومعدات التصوير بالرنين المغناطيسي، وآلات الأدوية وتجهيز الأغذية.
2. نظرة خاطفة معززة بألياف الكربون بنسبة 30%:صلابة أعلى ومقاومة الزحف ومقاومة التآكل مع معامل تمدد حراري أقل. وهو مضاد للكهرباء الساكنة أو موصل بشكل ضعيف وليس عازلاً للكهرباء. مناسبة لمعدات النفط والغاز، والأحمال ذات درجات الحرارة العالية وظروف التهيج.
3. نظرة خاطفة على 30% من الألياف الزجاجية:تحسين الصلابة ومقاومة الزحف مع الحفاظ على العزل الكهربائي. إنها مناسبة للمثبتات الهيكلية وتركيبات الأدوات ذات درجة الحرارة العالية ولكن لا يُنصح باستخدامها مع الاحتكاك المنزلق أو البيئات الفراغية عالية النظافة.
4. PTFE + الجرافيت + نظرة خاطفة الكربون المعدلة:يوفر احتكاكًا منخفضًا جدًا وتزييتًا ذاتيًا قويًا مع قوة ميكانيكية منخفضة. يتم استخدامه بشكل أساسي لمفاصل الاحتكاك المنزلقة ويتم تخصيصه بشكل عام بواسطة CNC.
يتم اختيار مثبتات PEEK للخصائص التي يصعب الحصول عليها من المثبتات المعدنية التقليدية. يعتمد الأداء الفعلي على درجة المادة وظروف التطبيق.
1. العزل الكهربائي:توفر Virgin PEEK العزل الكهربائي للتطبيقات التي تكون فيها المثبتات المعدنية الموصلة غير مناسبة.
2. المقاومة الكيميائية:يتحمل Neat PEEK معظم الأحماض والقلويات والأملاح والمذيبات العضوية ويوفر مقاومة للتحلل المائي.
3. الأداء غير المغناطيسي:لا تقدم شركة Virgin PEEK الخصائص المغناطيسية المرتبطة بالمثبتات المعدنية، مما يجعلها مناسبة لأجهزة التصوير بالرنين المغناطيسي المحددة والمعدات البصرية والدقيقة.
4. الوزن المنخفض:تتمتع شركة Virgin PEEK بكثافة تبلغ حوالي خمس كثافة الفولاذ المقاوم للصدأ، مما يدعم تصميمات المعدات الحساسة للوزن.
5. مقاومة التآكل والزحف:تعمل تقوية ألياف الكربون على تحسين الصلابة ومقاومة الزحف ومقاومة التآكل للتطبيقات التي تتضمن أحمالًا مستدامة.
هذه الخصائص تجعل مسامير PEEK مناسبة حيث تتضمن متطلبات التثبيت أكثر من مجرد التوصيل الميكانيكي وحده.
يجب أن يتطابق تكوين الرأس ومحرك الأقراص مع مساحة التثبيت المتاحة ومنطقة التحمل المطلوبة وطريقة التجميع.
1. رأس المقبس السداسي:رأس أسطواني مع محرك سداسي داخلي. يوفر قطر الرأس الأكبر مساحة تحمل محددة ومناسب لمساحات التجميع المحدودة. أحجام M2-M12 متاحة بسهولة.
2. مقبس سداسي غاطس:رأس مدبب بزاوية 90 درجة مصمم ليتناسب مع سطح قطعة العمل. يجب أن يكون رأس الغاطسة ورأس التثبيت متطابقين بشكل صحيح لمنع تلف الرأس.
3. برغي مجموعة المقبس السداسي:تصميم بدون رأس لتحديد المواقع وتثبيت الضوء. إنه غير مخصص لأحمال الشد الكبيرة.
4. توركس:يقوم محرك الأقراص بتوزيع ضغط التثبيت بشكل متساوٍ ويمكنه تحمل عزم دوران أعلى نسبيًا من محرك الأقراص السداسي الداخلي.
5. عرافة الخارجية:رأس سداسي لتركيب مفتاح الربط أو المقبس، يستخدم بشكل أساسي لمعدات المعالجة الكيميائية الأكبر حجمًا بأحجام M6-M12.
يجب أن يتبع اختيار المواد والدرجات بيئة التشغيل الفعلية. تُستخدم مسامير PEEK في التطبيقات المتخصصة بما في ذلك معدات أشباه الموصلات والمعدات الطبية والمعالجة الكيميائية والنفط والغاز والفضاء والمعدات البصرية الدقيقة.
توفر PEEK البكر عالية النقاء تساقطًا منخفضًا للجسيمات، وانخفاض إطلاق الغازات، ومقاومة البلازما، والتوافق مع التنظيف الحمضي والقلوي. يتم استخدامه لأنظمة أشباه الموصلات والفراغ حيث يجب التحكم في التلوث المعدني.
يوفر PEEK المملوء بألياف الكربون بنسبة 30% مقاومة للنفط والغاز والمياه المالحة وكبريتيد الهيدروجين، بالإضافة إلى مقاومة محسنة للزحف. وتشمل التطبيقات أدوات التسجيل في قاع البئر، وأغطية أجهزة الاستشعار، والوحدات الإلكترونية، وتجميعات التعبئة، وصمامات رأس البئر.
يتم استخدام Neat PEEK للمضخات الكيميائية، والصمامات، والمرشحات، ومكونات المفاعلات، والتثبيت المساعد لحافة الأنابيب وملحقات الخزان. كما أنه يتجنب التآكل الجلفاني عند إقرانه بمعادن مختلفة.
تجمع Virgin PEEK بين الكثافة المنخفضة والعزل الكهربائي والسلوك غير المغناطيسي ومقاومة التعب. تشمل التطبيقات المدرجة فتحات إلكترونيات الطيران، ولوحات الدوائر، والديكورات الداخلية للمقصورة، والأقواس، ووحدات استشعار الطائرات بدون طيار، ومثبتات الأقمار الصناعية غير الحاملة.
يوفر PEEK عالي النقاء تمددًا حراريًا منخفضًا ومحتوى جسيمات منخفضًا وسلوكًا غير مغناطيسي وخصائص تخميد الاهتزاز. يتم استخدامه في الوحدات الضوئية للطباعة الحجرية، وأجهزة قياس الطيف، والتلسكوبات، وتركيبات اختبار الدقة، ومقاييس التداخل، والجداول البصرية.
تستخدم شركة Ideal Plastic التصنيع باستخدام الحاسب الآلي، وقولبة الحقن ذات درجة الحرارة العالية وغيرها من طرق معالجة البلاستيك المتخصصة للمكونات البلاستيكية الهندسية المخصصة. يمكن تصنيع مسامير PEEK باستخدام الحاسب الآلي من أجل أدوات التثبيت المصغرة، والدرجات الدقيقة، وميزات الكتف، والثقوب المحورية وغيرها من الأشكال الهندسية المعقدة.
بالنسبة للمثبتات الدقيقة، يتم استخدام معالجة التلدين وتخفيف الضغط لمعالجة الضغط المتبقي واستقرار الأبعاد. يمكن تصنيع الخيوط الخارجية المترية بتفاوت 6 جرام، مع توفر 5 جرام للتطبيقات الدقيقة. تستخدم خيوط Imperial UNC 2A كإعداد افتراضي و3A للتطبيقات الدقيقة.
تركز مراقبة الجودة لمثبتات البوليمر على اتساق المواد وحالة الخيط ودقة الأبعاد والعيوب المحتملة مثل التشقق أو انحراف الأبعاد.
يتم فحص أسطح الخيوط بحثًا عن الشقوق الدقيقة والتمزقات والحروق والتبييض. طول الخيط الفعال يتبع متطلبات الرسم، بينما يتم فحص زاوية الميل والخيط مقابل المعيار المحدد.
بالنسبة لكل دفعة طلب، يمكن أن تتضمن الوثائق المقدمة شهادة المطابقة ورقم تتبع الدُفعة وتقرير فحص الأبعاد.
لا ينبغي التعامل مع PEEK كبديل مباشر للفولاذ عالي القوة في كل تطبيق. الشروط التالية تتطلب اهتماما خاصا.
1. المفاصل الثقيلة:لا يُنصح به عندما يتطلب الأمر تحميلًا مسبقًا عاليًا للغاية وقفلًا دائمًا.
2. الوسائط المؤكسدة القوية:يمكن لحمض الكبريتيك المركز وحمض النيتريك المركز المدخن أن يهاجما PEEK كيميائيًا.
3. التحميل المسبق العالي المستمر فوق 240 درجة مئوية:يمكن أن يؤدي التحميل المسبق المرتفع المستمر في درجات الحرارة هذه إلى زحف سريع وخسارة شديدة في التحميل المسبق.
4. إعادة التجميع المتكرر:يمكن أن يؤدي الشد المتكرر إلى تلف البلاستيك المجهري في الخيوط وزيادة خطر الكسر.
| مادة | الخصائص الرئيسية | السلوك الكهربائي | الاستخدام النموذجي |
| نظرة خاطفة العذراء | صلابة عالية، مقاومة كيميائية، تساقط جسيمات منخفض | عازلة | أشباه الموصلات، التصوير بالرنين المغناطيسي، الكيميائية، الصيدلانية |
| نظرة خاطفة على ألياف الكربون بنسبة 30% | صلابة عالية، مقاومة الزحف ومقاومة التآكل | الاستاتيكيه / موصلة ضعيفة | النفط والغاز والتجمعات ذات درجة الحرارة العالية |
| 30% ألياف زجاجية | تحسين الصلابة ومقاومة الزحف | عازلة | السحابات الهيكلية، وتركيبات الأدوات |
| PTFE + الجرافيت + نظرة خاطفة الكربون المعدلة | احتكاك منخفض جدًا وتزييت ذاتي قوي | يعتمد التطبيق | مفاصل الاحتكاك المنزلقة |
ج:وهي مناسبة للتطبيقات المقاومة للتآكل والعازلة وغير المغناطيسية والحساسة للوزن، ولكن قوتها الميكانيكية المنخفضة تتطلب حسابات منفصلة لقوة التثبيت.
ج:يوصى باستخدام غسالات PEEK أو PTFE لتوزيع قوة التثبيت وتقليل خطر انهيار رأس الترباس.
ج:نعم. تتوفر التصنيع باستخدام الحاسب الآلي المخصص للأبعاد خارج أحجام المخزون القياسية ولرسومات العملاء أو العينات.
ج:يمكن أن يؤدي ضعف الترابط بين الطبقات والفراغات الداخلية إلى حدوث تركيزات إجهاد في الخيوط وزيادة خطر التشقق أثناء الشد.
ج:يمكن اعتبار PEEK المملوء بالكربون مناسبًا للأحمال المستمرة ذات درجات الحرارة العالية، جنبًا إلى جنب مع الغسالات المناسبة والتحميل المسبق المتحكم فيه والفحص الدوري لعزم الدوران.
ج:نعم. يُفضل استخدام الآلات باستخدام الحاسب الآلي مع معالجة التلدين للأحجام الصغيرة والدرجات الدقيقة حيث يصعب إزالة العيوب الدقيقة في الخيوط المقولبة.
